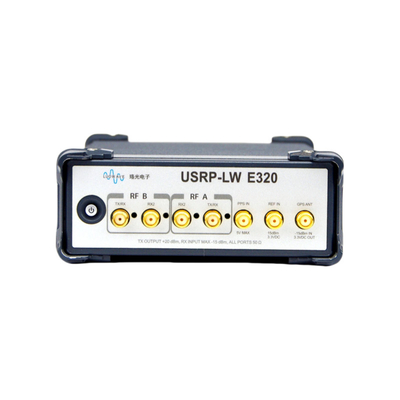

ইউএসআরপি-এলডব্লিউ ই 320 একটি বৈশিষ্ট্য সমৃদ্ধ, উচ্চ কার্যকারিতা এমবেডেড সফ্টওয়্যার সংজ্ঞায়িত রেডিও (এসডিআর) ডিভাইস যা স্ট্রিম প্রসেসিং, সিঙ্ক্রোনাইজেশন, ইন্টিগ্রেশন,ত্রুটি পুনরুদ্ধার, এবং দূরবর্তী ব্যবস্থাপনা ক্ষমতা।
এটি একটি এডি 9361 আরএফ ট্রান্সিভার বৈশিষ্ট্যযুক্ত, এটি 70 মেগাহার্টজ থেকে 6 গিগাহার্টজ পর্যন্ত ফ্রিকোয়েন্সি কভারেজ এবং 56 মেগাহার্টজ পর্যন্ত তাত্ক্ষণিক ব্যান্ডউইথ সহ 2 × 2 এমআইএমও কনফিগারেশন সমর্থন করে।বেসব্যান্ড প্রসেসর একটি Xilinx Zynq-7045 SoC ব্যবহার করে, যা এফপিজিএ ত্বরণ এবং একটি দ্বৈত-কোর এআরএম সিপিইউকে একীভূত করে যা স্বাধীনভাবে বা সহযোগিতায় কাজ করতে সক্ষম।
কাস্টমাইজযোগ্য লিনাক্স সিস্টেমগুলির জন্য সমর্থন সহ একটি ওপেন সোর্স ফ্রেমওয়ার্কের উপর নির্মিত, ইউএসআরপি-এলডাব্লু ই 320 বিশেষায়িত অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য নমনীয় সমাধান সরবরাহ করে।সিস্টেমটি ইউএসআরপি হার্ডওয়্যার ড্রাইভার (ইউএইচডি) এবং জিএনইউ রেডিওর মতো তৃতীয় পক্ষের বিকাশ সরঞ্জামগুলির সাথে প্রাক-ইনস্টল করা হয়েছে, ব্যবহারকারীদের দ্রুত উন্নয়ন এবং স্থাপনার ক্ষমতা প্রদান করে। এটি বেতার যোগাযোগ গবেষণা, ক্ষেত্রের পরীক্ষা এবং এমবেডেড অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ প্ল্যাটফর্ম তৈরি করে।
স্বতন্ত্র অপারেশন ক্ষমতা
একটি ইন্টেল কোর i7 প্রসেসর দিয়ে সজ্জিত এবং উবুন্টু বা উইন্ডোজ অপারেটিং সিস্টেম সমর্থন করে, ডিভাইসটি একটি বহিরাগত হোস্ট কম্পিউটারের উপর নির্ভর না করে স্বতন্ত্রভাবে কাজ করতে পারে,এটিকে ক্ষেত্রের মোতায়েন এবং মোবাইল অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে.
উচ্চ-নির্ভুলতা সিঙ্ক্রোনাইজেশন প্রক্রিয়া
উচ্চ-নির্ভুলতা মাল্টি-চ্যানেল এমআইএমও সিস্টেম সিঙ্ক্রোনাইজেশনের জন্য একটি ঐচ্ছিক জিপিএস-শৃঙ্খলাবদ্ধ দোলক (জিপিএসডিও) সহ বাহ্যিক ঘড়ি রেফারেন্স ইনপুট এবং পিপিএস টাইমিং রেফারেন্স ইনপুট সমর্থন করে।এই বৈশিষ্ট্যটি বিতরণকৃত বেতার সিস্টেমের জন্য বিশেষভাবে উপযুক্ত.
কম্প্যাক্ট ডিজাইন এবং রিমোট ম্যানেজমেন্ট
কমপ্যাক্ট ফর্ম ফ্যাক্টরঃএকটি সম্পূর্ণরূপে বন্ধ 3 ইউ স্ট্যান্ডার্ড উচ্চতা চ্যাসি বৈশিষ্ট্য যা হালকা ওজন নির্মাণ, কম শক্তি খরচ, এবং স্থান-সংরক্ষণ নকশা সুবিধার একত্রিত করে।
রিমোট ম্যানেজমেন্ট ফাংশনঃদূরবর্তী সফ্টওয়্যার আপডেট, পুনরায় বুট এবং কারখানার রিসেট সক্ষম করে, ডিভাইস পরিচালনা এবং রক্ষণাবেক্ষণকে উল্লেখযোগ্যভাবে সহজ করে।
উন্নয়ন ও সফটওয়্যার সহায়তা
ওপেন সোর্স ইউএসআরপি হার্ডওয়্যার ড্রাইভার (ইউএইচডি) এপিআই এবং আরএফ নেটওয়ার্ক-অন-চিপ (আরএফএনওসি) এফপিজিএ ডেভেলপমেন্ট ফ্রেমওয়ার্ক সফ্টওয়্যার বিকাশকে সহজতর করে।GNU রেডিও এবং MATLAB এর মত মূলধারার ওপেন সোর্স সরঞ্জামগুলির সাথে বিরামবিহীন একীকরণ সহ, ব্যবহারকারীরা দ্রুত প্রোটোটাইপ এবং নির্ভরযোগ্যভাবে বিভিন্ন এসডিআর অ্যাপ্লিকেশন স্থাপন করতে পারেন।
বিশেষ উল্লেখ
আরএফ প্যারামিটার |
পাওয়ার সাপ্লাই |
||
আইআইপি৩ (সাধারণ এনএফ) |
-২০ ডিবিএম |
ডিসি ইনপুট ভোল্টেজ বর্তমান |
১০-১৪ ভি,৩ এ |
সর্বাধিক আউটপুট শক্তি |
>10 ডিবিএম |
সর্বাধিক শক্তি খরচ |
৩০ ওয়াট |
রিসিভার গোলমালের চিত্র |
<৮.৫ ডিবি |
আকার |
|
কনভার্টার মডিউল পরামিতি |
আকার |
173 x 106 x 45 মিমি |
|
এডিসি নমুনা গ্রহণের হার (সর্বোচ্চ) |
61.44 এমএসপিএস |
কাজের পরিবেশ |
|
এডিসি রেজোলিউশন |
১২ বিট |
অপারেটিং তাপমাত্রা পরিসীমা |
০-৪৫°সি |
ডিএসি নমুনা গ্রহণের হার |
61.44 এমএসপিএস |
স্টোরেজ তাপমাত্রা পরিসীমা |
-৪০-৮৫°সি |
ডিএসি রেজোলিউশন |
১২ বিট |
অপারেটিং আর্দ্রতা পরিসীমা |
১০-৯০% |
হোস্ট পিসির সর্বাধিক নমুনা গ্রহণের হার |
61.৪৪ এমএস/সেকেন্ড |
স্টোরেজ আর্দ্রতা পরিসীমা |
৫-৯৫% |
P/N | ইউএসআরপি-এলডব্লিউ এক্স৩১০ | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (মডিউল) | USRP-LW B205 (বোর্ড) |
ছবি |
|
|
|
|
|
|
|
|
ফ্রিকোয়েন্সি রেঞ্জ | DC-6GHz | 3MHz-6GHz | ১০ মেগাহার্টজ-৬ গিগাহার্টজ | DC-6GHz | ৭০ মেগাহার্টজ-৬ গিগাহার্টজ | |||
আর.এফ. কন্যা বোর্ড | দুই কন্যা বোর্ড সমর্থন | অন্তর্নির্মিত দুটি কন্যা বোর্ড (পরিবর্তনযোগ্য নয়) | অন্তর্নির্মিত দুটি কন্যা বোর্ড (পরিবর্তনযোগ্য নয়) | এক কন্যা বোর্ড সমর্থন | সমর্থিত নয় | |||
সর্বাধিক ব্যান্ডউইথ | প্রতিটা ১৬০ মেগাহার্টজ | প্রতিটি ২০০ মেগাহার্টজ | ১০০ মেগাহার্টজ |
৮-বিট প্রস্থঃ৮০ মেগাহার্টজ ১৬-বিট প্রস্থঃ২৫ মেগাহার্টজ |
৫৬ মেগাহার্টজ | |||
চ্যানেল নং. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
এডিসি/ডিএসি |
এডিসিঃ এডিএস৬২পি৪৮ ডিএসিঃ এডি৯১৪৬ |
এডিসিঃ AD9695B ডিএসি:ডিএসি37জে82 |
AD9371
|
এডিসিঃ এডিএস৬২পি৪২
|
AD9361 এডিসিঃ ১২-বিট ৬১.৪৪ এমএস/সেকেন্ড DACs:12-বিট 61.44MS/s |
এডি ৯৩৬৪ এডিসিঃ ১২.৬১.৪৪ এমএস/সেকেন্ড ডিএসিঃ ১২টি ৬১.৪৪ এমএস/সেকেন্ড |
||
এফপিজিএ মডেল | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx স্পার্টান XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx স্পার্টান 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix ৭ |
ডেটা ইন্টারফেস | গিগ পোর্ট,১০ জিবিই পোর্ট,
PCIE x4
|
গিগ পোর্ট,১০ জিবিই পোর্ট,
QSFP ((2*10G)
,এ-ইউএসবি,
মাইক্রো-ইউএস
|
গিগ পোর্ট,১০ জিবিই পোর্ট,
A-USB, মাইক্রো ইউএসবি
|
গিগাবাইট ইথারনেট পোর্ট | ইথারনেট পোর্ট, ইউএসবি ২।0 | ইউএসবি ৩।0 | ||
আকার (মিমি) | ২৯০*২২৫*৪৫ | ৩৮০*২২০*৪৫ | ৪২৫*২২০*৪৫ | ২২৫*১৬৫*৬২ | ১৩৩*৬৮*২৬ | ১৭৯*১২৭*৪৮ | ১০৭*৬৫*২০ | ১০৪*৫৭ |
একক মূল্য | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
