পণ্যের বিবরণ:
|

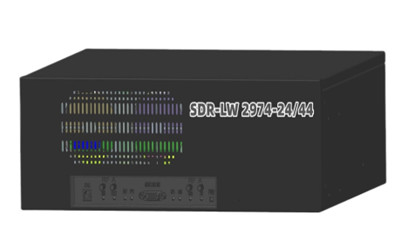

স্বাধীন সফ্টওয়্যার রেডিও সরঞ্জাম SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 হল ক্লাসিক রেডিও ইকুইপমেন্ট SDR-LW 2974 এর উপর ভিত্তি করে উহান Luowave SDR দ্বারা ডেভেলপ করা সর্বশেষ প্রোডাক্ট। ট্রান্সমিট এবং রিসিভ ফ্রিকোয়েন্সি 24GHz / 44GHz-এ বৃদ্ধি করা হয়েছে, যখন পূর্বের সমস্ত ফাংশন এবং সুবিধাগুলি উত্তরাধিকারসূত্রে পাওয়া যায়।.
পণ্য পরিচিতি
SDR-LW 2974 - 24/44 একটি অনবোর্ড প্রসেসর, FPGA এবং RF ফ্রন্ট-এন্ড নিয়ে গঠিত।এই পণ্যটিতে অন্তর্নির্মিত Intel i7 প্রসেসর, 500GB SSD, 16GB মেমরি রয়েছে।ফ্রিকোয়েন্সি কভারেজ 10 MHz- 24GHz/44 GHz থেকে, ব্যান্ডউইথ 160 MHz পর্যন্ত।একাধিক ঐচ্ছিক উচ্চ-গতির ইন্টারফেস রয়েছে (PCIe, গিগাবিট ইথারনেট এবং 10 গিগাবিট ইথারনেট পোর্ট), এবং একটি সম্পদ-সমৃদ্ধ, ব্যবহারকারী-প্রোগ্রামেবল Kintex-7 FPGA।সমস্ত USRP ডিভাইসের মতো, এই ডিভাইসটি একটি ওপেন সোর্স, ক্রস-প্ল্যাটফর্ম UHD ড্রাইভার ব্যবহার করে যা বেশিরভাগ অ্যাপ্লিকেশন এবং SDR ফ্রেমওয়ার্ক যেমন GNU রেডিও, ম্যাটল্যাব এবং ল্যাবভিউ সমর্থন করে।
সাধারণ প্রয়োগের পরিস্থিতি
নতুন Luowave মিলিমিটার তরঙ্গ সিরিজের পণ্যগুলি সমর্থন করতে পারে: 5G FR2 অ্যাপ্লিকেশন;ভেক্টর সংকেত প্রজন্ম এবং বিশ্লেষণ;স্যাটেলাইট যোগাযোগ অ্যাপ্লিকেশন;চ্যানেল পরিমাপ অ্যাপ্লিকেশন;যোগাযোগ সচেতনতা সমন্বিত অ্যাপ্লিকেশন।
5G FR2 অ্যাপ্লিকেশন:
ভেক্টর সংকেত তৈরি এবং বিশ্লেষণ:
স্যাটেলাইট যোগাযোগ অ্যাপ্লিকেশন:
চ্যানেল পরিমাপ অ্যাপ্লিকেশন:
যোগাযোগ উপলব্ধির সমন্বিত প্রয়োগ:
প্রধান বৈশিষ্ট্য
লিনাক্স RTOS সহ i7 প্রসেসর | JTAG ইন্টারফেস |
PCIe Gen 2 x4 ইন্টারফেস | |
500GB SSD, 16GB RAM | চারটি USB 3.0 পোর্ট |
10MHz-6GHz ফ্রিকোয়েন্সি কভারেজ | ডুয়াল SPF+ পোর্ট |
চ্যানেল প্রতি 160M তাত্ক্ষণিক ব্যান্ডউইথ পর্যন্ত | অন্তর্নির্মিত Xilinx Kintex-7 FPGA |
একই সময়ে দুটি ট্রান্সমিশন এবং দুটি রিসিভার সমর্থন করে | বাহ্যিক ঘড়ির রেফারেন্স এবং পিপিএস সময় রেফারেন্স সমর্থন করে |
RFNoC FPGA ডেভেলপমেন্ট ফ্রেমওয়ার্ক | GNU রেডিও, Matlab, LabView সমর্থন করুন |
শিল্প কম্পিউটার
প্রসেসর | ইন্টেল I7 9700 |
মেমরি কার্ড | 16জি |
এসএফপি | 10Gbps |
PCIe তারের | PCIe Gen 2x4 |
RJ45 | 1 জিবিপিএস |
এফপিজিএ এবং বেসব্যান্ড
FPGA | Kintex-7 XC7K410T |
DRAM | 1 জি |
এডিসি রেজুলেশন | 14 বিট |
DAC রেজোলিউশন | 16 বিট |
এডিসি স্যাম্পলিং রেট | 200M/S |
SDR-LW 2974 - 24/44-এর ডিজিটাল প্রসেসিং কোর হিসাবে, Xilinx Kintex-7 FPGA RF ফ্রন্ট এন্ড, হোস্ট ইন্টারফেস এবং DDR3 মেমরি সহ সমস্ত প্রধান উপাদানগুলিতে সরাসরি উচ্চ-গতির সংযোগ প্রদান করে।ডিফল্ট FPGA ডিজিটাল ডাউন-কনভার্সন এবং ডিজিটাল আপ-কনভার্সন, ফাইন ফ্রিকোয়েন্সি টিউনিং এবং কিছু অন্যান্য ডিএসপি ফাংশনাল ব্লকের জন্য সমস্ত UHD প্রদান করে।ব্যবহারকারীরা প্রচুর FPGA অতিরিক্ত স্থান এবং USRP দ্বারা সমর্থিত উন্নয়ন কাঠামো ব্যবহার করে তাদের নিজস্ব DSP প্রক্রিয়াকরণ মডিউলগুলি বিকাশ এবং বাস্তবায়ন করতে পারে।
আরএফ সূচক
সংক্রমণ | অভ্যর্থনা | ||
চ্যানেলের সংখ্যা | 2 | চ্যানেলের সংখ্যা | 2 |
কম্পাংক সীমা | 10MHz- 24GHz/ 44GHz | কম্পাংক সীমা | 10MHz- 24GHz/ 44GHz |
ফ্রিকোয়েন্সি ধাপ | 1KHz এর কম | ফ্রিকোয়েন্সি ধাপ | 1KHz এর কম |
সর্বোচ্চ আউটপুট শক্তি | 10dBm | সর্বোচ্চ ইনপুট শক্তি | -15dBm |
পরিসীমা লাভ করুন | 31.5dB | পরিসীমা লাভ করুন | 37.5dB |
ধাপ লাভ | 0.5dB | ধাপ লাভ | 0.5dB |
সর্বাধিক রিয়েল-টাইম ব্যান্ডউইথ | 160MHz | সর্বাধিক রিয়েল-টাইম ব্যান্ডউইথ | 160MHz |
গোলমাল চিত্র | 9dB |
শক্তি
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V |
বর্তমান | 2 A সর্বোচ্চ |
চারপাশ
কাজ তাপমাত্রা | 0-50℃ |
সর্বোচ্চ উচ্চতা | 2000 মি |
আর্দ্রতা | 10% -90% (কোন ঘনীভবন নয়) |
পরিবেশ | ভিতর বাহির |
গঠন আকার
শারীরিক আকার | 44 * 32.8 * 13.3 সেমি |
ওজন ( SDR- LW 2974-24 ) | 9.3 কেজি |
ওজন ( SDR -LW 2974-44 ) | 10.2 কেজি |
আনুষাঙ্গিক
SDR-LW 2974-24/44 আনুষাঙ্গিকগুলির মধ্যে রয়েছে একটি পাওয়ার কর্ড, চারটি সর্বমুখী অ্যান্টেনা, একটি স্ট্যান্ডার্ড নেটওয়ার্ক কেবল, একটি DP থেকে HDMI কেবল, একটি SFP মডিউল, একটি USB ডেটা কেবল, একটি স্ট্যান্ডার্ড কীবোর্ড এবং মাউসের একটি সেট, একটি মনিটর (বাছাই করুন) একটি এলসিডি মনিটর বা ট্যাবলেট কম্পিউটার)।
বিনামূল্যে প্রি-ইনস্টল করা সফ্টওয়্যার:
প্রাক-ইনস্টল করা সফ্টওয়্যার পরিবেশ | উবুন্টু, ইউএইচডি, জিএনইউ রেডিও | |
ইউএসআরপি ব্যবহারের টিউটোরিয়াল | ভিডিও, ম্যানুয়াল | |
Gnuradio ডেমো কেস | এনালগ মড্যুলেশন, ডিজিটাল মড্যুলেশন, স্পেকট্রাম সেন্সিং, সিঙ্গেল টোন সিগন্যাল ট্রান্সসিভার, রেডিও | |
SRSlte ভিত্তিক সাধারণ 4G-LTE বেস স্টেশন যোগাযোগ ব্যবস্থা | ||
ভিডিও ট্রান্সমিশন সিস্টেম | ||
ADS-B সিভিল এভিয়েশন সিগন্যাল রিসিভিং সিস্টেম | ||
অন্য কিছু শিক্ষণ কোর্সওয়্যার | "যোগাযোগের মূলনীতি" | যোগাযোগের উৎস, এনালগ উৎস, ডিজিটাল উৎস পরীক্ষা |
চ্যানেল মডেল: AWGN, ফেইডিং চ্যানেল পরীক্ষা | ||
অ্যানালগ মডুলেশন সিস্টেম: এএম, ডিএসবি মড্যুলেশন এবং ডিমোডুলেশন পরীক্ষা | ||
"মোবাইল যোগাযোগ" | GMSK, 8PSK মডুলেশন এবং ডিমোডুলেশন পরীক্ষা | |
"ডিজিটাল সিগন্যাল প্রসেসিং" | দ্য জেনারেশন অফ ডিসক্রিট টাইম সিগন্যাল এবং এর বেসিক অপারেশন | |
"সফটওয়্যার রেডিও" | ডিজিটাল কোয়াড্রেচার বেসব্যান্ড সিগন্যালের জটিল প্রতিনিধিত্ব এবং কোয়াড্রেচার ডিমোডুলেশনের বেসিক মডেল | |
অফিসিয়াল ওয়েবসাইট অ্যাপ্লিকেশন ভিডিও |
ঐচ্ছিক প্রদত্ত সফ্টওয়্যার:
মোবাইল যোগাযোগের দিক | 5G RF অধিগ্রহণ সিস্টেম |
5G এনালগ বেস স্টেশন এবং টার্মিনাল সিস্টেম | |
4G এনালগ বেস স্টেশন এবং টার্মিনাল সিস্টেম | |
MIMO সিস্টেম | |
সিডিএমএ অ্যাসিঙ্ক্রোনাস যোগাযোগ | |
চ্যানেল অনুকরণ | |
কৌশলগত ডেটা লিঙ্ক Link11 সিমুলেশন সিস্টেম | |
রাডার এবং সনাক্তকরণ | ড্রোন বিরোধী সিস্টেম |
সফ্টওয়্যার রাডার | |
সিগন্যাল ট্রান্সমিশন এবং অ্যানালাইসিস সিস্টেম | আরএফ রেকর্ড এবং প্লেব্যাক সিস্টেম |
স্পেকট্রাম বিশ্লেষণ সিস্টেম | |
OFDM MIMO ভিডিও ট্রান্সমিশন | |
স্যাটেলাইট কমিউনিকেশন | জিএনএসএস সিমুলেশন সিস্টেম |
কোর্সওয়্যার | "যোগাযোগের মূলনীতি" |
"মোবাইল যোগাযোগ" | |
"ডিজিটাল সিগন্যাল প্রসেসিং" | |
"সফটওয়্যার রেডিও" | |
"রাডার নীতি" |
LUOWAVE অ্যাপ স্টোর:
"LUOWAVE App Store" হল LUOWAVE এর অ্যাপ্লিকেশন সফটওয়্যার প্ল্যাটফর্ম।ওয়্যারলেস কমিউনিকেশন, রাডার এবং ডিটেকশন, ওয়্যারলেস টেস্ট এবং মেজারমেন্ট, রিমোট সেন্সিং এবং নেভিগেশন, টিচিং প্ল্যাটফর্ম এবং অন্যান্য ক্ষেত্রগুলি সহ প্ল্যাটফর্মে লুওওয়েভ নিজে এবং তৃতীয় পক্ষের দ্বারা প্রচুর সংখ্যক অ্যাপ্লিকেশন সফ্টওয়্যার তৈরি করা হয়েছে।প্ল্যাটফর্মের সমস্ত অ্যাপ্লিকেশন সফ্টওয়্যার লুওভেভ সফ্টওয়্যার রেডিও প্ল্যাটফর্মের উপর ভিত্তি করে তৈরি করা হয়েছে, এবং, সফ্টওয়্যারটি একই সাথে স্থিতিশীল এবং নির্ভরযোগ্য তা নিশ্চিত করার জন্য আমরা কঠোরভাবে পরীক্ষা পদ্ধতি এবং মান নিয়ন্ত্রণ করব।Luowave appstore ক্রমাগত আপডেট করা হবে যে সফ্টওয়্যারগুলির মধ্যে নতুন এবং সবচেয়ে অপ্টিমাইজ করা হয়েছে৷
বেশিরভাগ সফ্টওয়্যার রেডিও ব্যবহারকারীরা এই প্ল্যাটফর্মে তাদের প্রয়োজনীয় অ্যাপ্লিকেশনগুলি অনুসন্ধান এবং আবিষ্কার করতে পারে, তাদের নিজস্ব সফ্টওয়্যার বিকাশের জন্য প্রয়োজনীয় সময় এবং প্রচেষ্টাকে বাদ দিয়ে।এই প্ল্যাটফর্মে তাদের নিজস্ব অ্যাপ্লিকেশন সফ্টওয়্যার সরবরাহ করতে চান এমন কোনও বিকাশকারীকে আমরা অ্যাপকে স্বাগত জানাই।এবং আমরা তাদের সফ্টওয়্যার বিকাশের পর্যায়ে আমাদের নতুন হার্ডওয়্যার প্রযুক্তির সম্পূর্ণ সুবিধা নিতে সহায়তা করব।
অ্যাপ স্টোর অ্যাপ্লিকেশন ইন্টারফেস
