পণ্যের বিবরণ:
|
| ব্যান্ডউইথ: | 120Mhz | কম্পাংক সীমা: | 10MHz-6GHz |
|---|---|---|---|
| FPGA: | XC7K410T | ডটারবোর্ড: | WBX-LW 120MHz |
| জিপিএসডিও: | ভিতরে OCXO | ইন্টারফেস: | 1/10 গিগাবিট পোর্ট, PCIE |
| লক্ষণীয় করা: | 120MHz এম্বেডেড SDR,এম্বেডেড SDR 2950,সফ্টওয়্যার সংজ্ঞায়িত রেডিও 120MHz |
||

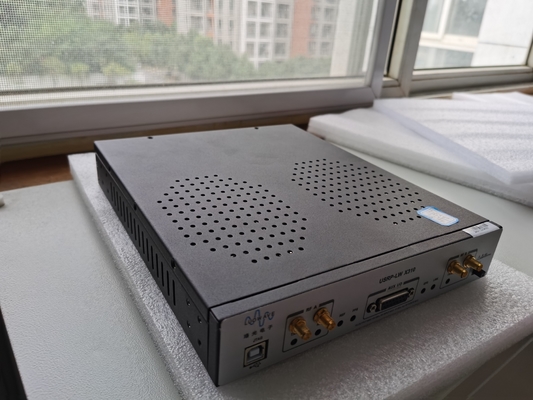

সফ্টওয়্যার সংজ্ঞায়িত রেডিও, USRP-LW 2950, 120MHz
USRP-LW 2950 হল একটি উচ্চ-পারফরম্যান্স, স্কেলযোগ্য সফ্টওয়্যার-সংজ্ঞায়িত রেডিও (SDR) পরবর্তী প্রজন্মের ওয়্যারলেস কমিউনিকেশন সিস্টেম ডিজাইন ও স্থাপনের জন্য।এটি একটি USRP-LW X310, দুটি WBX-LW 120MHz RF কন্যা বোর্ড এবং একটি OCXO নিয়ে গঠিত,
দ্যUSRP-LW 2950হার্ডওয়্যার আর্কিটেকচার দুটি প্রসারিত ব্যান্ডউইথ কন্যা বোর্ড স্লটকে 50 MHz থেকে 2.2 GHz পর্যন্ত 40M পর্যন্ত ব্যান্ডউইথের সাথে একত্রিত করে।এবং এটিতে একাধিক উচ্চ-গতির ইন্টারফেস রয়েছে (PCIe, Gigabit/10 Gigabit ইথারনেট পোর্ট), সেইসাথে একটি সম্পদ-সমৃদ্ধ, ব্যবহারকারী-প্রোগ্রামেবল Kintex-7 FPGA থেকে বেছে নেওয়ার জন্য।উপরন্তু, দUSRP-LW 2950একটি ওপেন সোর্স ক্রস-প্ল্যাটফর্ম UHD ড্রাইভার ব্যবহার করে, যেখানে প্রচুর সংখ্যক ডেভেলপমেন্ট ফ্রেমওয়ার্ক, সামঞ্জস্যপূর্ণ রেফারেন্স আর্কিটেকচার এবং ওপেন সোর্স প্রকল্প রয়েছে।
এর ডিজিটাল প্রসেসিং কোর হিসেবেUSRP-LW 2950XC7K410T FPGA সমস্ত প্রধান উপাদানগুলির মধ্যে উচ্চ-গতির সংযোগ প্রদান করে।RF ফ্রন্ট এন্ড, হোস্ট ইন্টারফেস এবং DDR3 মেমরি অন্তর্ভুক্ত।ডিফল্ট FPGA ডিজিটাল ডাউন কনভার্সন এবং ডিজিটাল আপ কনভার্সন, ফাইন ফ্রিকোয়েন্সি টিউনিং এবং কিছু অন্যান্য ডিএসপি ফাংশন ব্লক নিয়ন্ত্রণের জন্য সমস্ত UHD প্রদান করে।ব্যবহারকারীরা তাদের নিজস্ব ডিএসপি প্রসেসিং মডিউলগুলি বিকাশ ও বাস্তবায়ন করতে রিসোর্স-সমৃদ্ধ Kintex-7 FPGA এর অতিরিক্ত জায়গার সুবিধা নিতে পারে, সাথে USRP দ্বারা সমর্থিত RFNoC ডেভেলপমেন্ট ফ্রেমওয়ার্ক।
দ্যUSRP-LW 2950সরঞ্জাম কিট অন্তর্ভুক্ত: একUSRP-LW 2950প্রধান ইউনিট, গিগাবিট কেবল, SFP+ গিগাবিট অ্যাডাপ্টার, পাওয়ার অ্যাডাপ্টার, USB2.0 JTAG কেবল, SMA সংযোগকারী RF কেবল 4 রুট।
দ্যUSRP-LW 2950বেছে নেওয়ার জন্য বিভিন্ন উচ্চ-গতির ইন্টারফেস অফার করে।ডিভাইসের প্যানেলে, গিগাবিট ইথারনেট পোর্টটি সংযোগ করার জন্য সবচেয়ে সহজ এবং সর্বাধিক ব্যবহৃত উপায়গুলির মধ্যে একটি।প্রসারিত ব্যান্ডউইথ এবং কম লেটেন্সি সহ অ্যাপ্লিকেশনগুলির জন্য, যেমন PHY/MAC অধ্যয়ন, X310 এই নির্ধারক অপারেশনের জন্য একটি দক্ষ বাস ইন্টারফেস PCIe x4 প্রদান করে।যখন অ্যাপ্লিকেশন নেটওয়ার্ক রেকর্ডিং বা মাল্টি-নোড প্রসেসিং ব্যবহার করে, তখন 10 গিগাবিট পোর্ট হল সেরা পছন্দ।
দ্যUSRP-LW 2950কিছু অন্যান্য বেতার অ্যাপ্লিকেশন সাহায্য করবে যে অনেক অতিরিক্ত বৈশিষ্ট্য অন্তর্ভুক্ত.উদাহরণস্বরূপ, FPGA ডিজাইনে, মাদারবোর্ডে 1GB DDR3 ডেটা বাফারিং এবং ডেটা স্টোরেজ হিসাবে ব্যবহার করা যেতে পারে।অভ্যন্তরীণ GPSDO উচ্চ-নির্ভুল ফ্রিকোয়েন্সি রেফারেন্স প্রদান করে যখন GPS সিস্টেমে 50ns এর কম সিঙ্ক্রোনাইজেশন বিলম্বের সাথে সিঙ্ক্রোনাইজ করা হয়।ব্যবহারকারীকে GPIO ইন্টারফেসের মাধ্যমে বাহ্যিক উপাদান যেমন এমপ্লিফায়ার এবং সুইচ নিয়ন্ত্রণ করতে দেয়, ইভেন্ট ট্রিগারের মতো ইনপুট সমর্থন করে এবং ডিবাগ সংকেত পর্যবেক্ষণ করে।দ্যUSRP-LW 2950এছাড়াও একটি অভ্যন্তরীণ JTAG অ্যাডাপ্টার রয়েছে যা বিকাশকারীদের সহজেই নতুন FPGA চিত্রগুলি লোড এবং ডিবাগ করতে দেয়৷
