USRP X310 ওয়্যারলেস ভিডিও ট্রান্সমিশন সিস্টেম 4x4 MIMO-OFDM

MIMO-OFDM মড্যুলেশন সিস্টেম

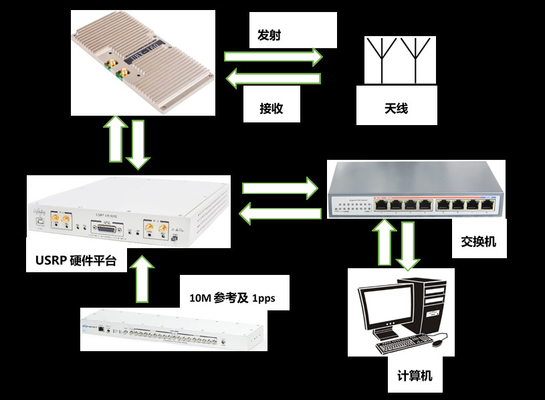

USRP-LW X310 এবং RF কন্যা বোর্ড UBX-LW 160M-এর উপর ভিত্তি করে, একটি 4x4 MIMO-OFDM সিস্টেম সফলভাবে নির্মিত হয়েছে।সিস্টেম সংযোগ ব্লক ডায়াগ্রাম নিম্নলিখিত চিত্রে দেখানো হয়েছে:

সিস্টেম বাস্তবায়ন নীতি নিম্নলিখিত চিত্রে দেখানো হয়েছে:

• হোস্ট কম্পিউটার ডেটা স্প্যাটিও-টেম্পোরাল কোডিং এবং OFDM মডুলেশন করে বেসব্যান্ড মড্যুলেশন ডেটা তৈরি করে;
• হোস্ট কম্পিউটারটি আরও প্রক্রিয়াকরণের জন্য দুটি USRP-LW X310s-এ একটি গিগাবিট সুইচের মাধ্যমে ডেটা পাস করে: প্রথমে ডিজিটাল আপ কনভার্সন, এবং তারপর DAC ট্রান্সফরমেশনের মাধ্যমে, যা একটি ডিজিটাল সিগন্যালকে অ্যানালগ সিগন্যালে রূপান্তর করে;
• কন্যা বোর্ড বেসব্যান্ড সিগন্যালকে একটি নির্দিষ্ট ফ্রিকোয়েন্সিতে রূপান্তরিত করে আপ কনভার্সন করে, এবং তারপর অ্যান্টেনা সিগন্যালটি পাঠায়;
• প্রাপ্তির প্রান্তে অ্যান্টেনা ইলেক্ট্রোম্যাগনেটিক পরিবেশে একটি সংকেত পায়,
• রিসিভিং এন্ড ডাউনে থাকা কন্যা বোর্ড বৈদ্যুতিক সংকেতকে রূপান্তরিত করে, USRP-LW X310-এ ADC থেকে প্রক্রিয়াকৃত সংকেতকে এনালগ-টু-ডিজিটালে রূপান্তর করে, এবং তারপর এটিকে ডিজিটাল ডাউন রূপান্তরের জন্য FPGA-তে পাঠায়, এবং তারপর প্রক্রিয়াকৃত ডেটা পাস করে সুইচটি আরও প্রক্রিয়াকরণের জন্য হোস্ট কম্পিউটারে পাস করা হয়েছে;
• হোস্ট কম্পিউটার BYDM সিগন্যাল ডিকম্প্রেস করে, স্প্যাটিও-টেম্পোরাল এনকোডিং ডিকোড করে এবং বেসব্যান্ড ডেটা পুনরুদ্ধার করে
