Luowave USRP N321 মিলিমিটার ওয়েভ সিস্টেম 5G কমিউনিকেশন সিস্টেম

5G মিলিমিটার তরঙ্গ যোগাযোগ

মিলিমিটার ওয়েভ ব্যান্ডটি বাণিজ্যিক উচ্চ-ক্ষমতার ভোক্তা বেতার যোগাযোগ ব্যবস্থার অগ্রভাগে রয়েছে এবং বেতার যোগাযোগের একটি নতুন যুগ।মিলিমিটার তরঙ্গ ডিভাইসের উচ্চ মূল্যের কারণে, তারা পূর্বে প্রধানত সামরিক বাহিনীতে ব্যবহৃত হত।যাইহোক, উচ্চ-গতির ব্রডব্যান্ড ওয়্যারলেস যোগাযোগ, স্বয়ংচালিত সাহায্যকারী ড্রাইভিং, নিরাপত্তা পরিদর্শন, চিকিৎসা পরীক্ষা এবং অন্যান্য প্রয়োগ ক্ষেত্রের দ্রুত বিকাশের সাথে, সাম্প্রতিক বছরগুলিতে মিলিমিটার তরঙ্গও ব্যাপকভাবে অধ্যয়ন করা হয়েছে এবং বেসামরিক ক্ষেত্রে প্রয়োগ করা হয়েছে।

বর্তমানে, 6 গিগাহার্জের নিচে সোনালী কমিউনিকেশন ফ্রিকোয়েন্সি ব্যান্ড একটি বিস্তৃত অবিচ্ছিন্ন বর্ণালী প্রাপ্ত করা কঠিন, যা যোগাযোগ শিল্পের বিকাশকে গুরুতরভাবে সীমাবদ্ধ করে।বিপরীতে, মিলিমিটার ওয়েভ ব্যান্ডে এখনও বিপুল সংখ্যক সম্ভাব্য অব্যবহৃত বর্ণালী সম্পদ রয়েছে।বিভিন্ন মিলিমিটার তরঙ্গ ডিভাইস, চিপস এবং অ্যাপ্লিকেশনগুলি পুরোদমে চলছে৷মাইক্রোওয়েভ ব্যান্ডের সাথে সম্পর্কিত, মিলিমিটার তরঙ্গগুলির নিজস্ব বৈশিষ্ট্য রয়েছে।প্রথমত, মিলিমিটার তরঙ্গের একটি ছোট অপারেটিং তরঙ্গদৈর্ঘ্য রয়েছে, যা কার্যকরভাবে ডিভাইস এবং সিস্টেমের আকার কমাতে পারে;দ্বিতীয়ত, মিলিমিটার তরঙ্গে প্রচুর বর্ণালী সম্পদ রয়েছে এবং ভবিষ্যতে অতি-উচ্চ-গতির যোগাযোগের প্রয়োজন মেটাতে পারে।

মিলিমিটার তরঙ্গ রেডিও যোগাযোগ বাস্তবায়নের জন্য এই সমাধানটি ইউএসআরপি ডিভাইসের উপর ভিত্তি করে।এই স্কিমটিতে দুটি USRP-LW N321 এবং দুটি MWM39 এর পাশাপাশি সর্বাধিক 200MHz সিগন্যাল ব্যান্ডউইথ সহ একটি স্ট্যান্ডার্ড গেইন হর্ন অ্যান্টেনা অন্তর্ভুক্ত রয়েছে।

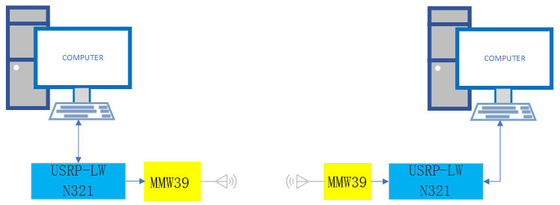

সিস্টেমের গঠন নিম্নরূপ:

স্কিমটি বেসব্যান্ড সংকেত প্রক্রিয়াকরণের জন্য সফ্টওয়্যার-সংজ্ঞায়িত রেডিও থেকে সফ্টওয়্যার এবং হার্ডওয়্যার ব্যবহার করে।কম্পিউটারে, ওপেন সোর্স জিএনইউ রেডিও, বা বাণিজ্যিক ল্যাবভিউ, ম্যাটল্যাব এবং অন্যান্য সফ্টওয়্যার ব্যবহার করে বেসব্যান্ড সিগন্যাল প্রক্রিয়াকরণ করা যেতে পারে।

ট্রান্সমিটারের শেষে, কম্পিউটারে থাকা সফ্টওয়্যারটি সোর্স কোডিং, চ্যানেল কোডিং, মড্যুলেটেড বেসব্যান্ড ওয়েভফর্ম ডেটা তৈরি করতে মডুলেশনের মাধ্যমে ডেটা প্রেরণ করবে এবং তারপর SFP পোর্টের মাধ্যমে USRP-LW N321, USRP-LW N321 পরিবর্তন করবে। ডিজিটাল বেসব্যান্ড ওয়েভফর্মকে একটি এনালগ বেসব্যান্ড ওয়েভফর্ম সিগন্যালে পরিণত করে এবং অবশেষে সমাক্ষীয় লাইন MWM39 এর মাধ্যমে প্রেরণ করে;MWM39 মডিউল এনালগ সংকেতকে 39G তে রূপান্তর করে এবং অ্যান্টেনার মাধ্যমে প্রেরণ করে।

প্রাপ্তির শেষে, MWM39 একটি অ্যান্টেনার মাধ্যমে একটি 39G mmWave সংকেত পায় এবং সংকেতটিকে একটি সাব 6GHz সিগন্যালে রূপান্তরিত করে, যা একটি সমাক্ষীয় লাইনের মাধ্যমে USRP-LW N321, USRP-LW N321 ইনপুট অ্যানালগ বেসব্যান্ড তরঙ্গরূপ সংগ্রহ করা হয়। একটি ডিজিটাল বেসব্যান্ড ওয়েভফর্মে, এসএফপি পোর্টের মাধ্যমে কম্পিউটারে প্রেরণ করা হয় এবং কম্পিউটার প্রাপ্ত ডেটা বেসব্যান্ড ওয়েভফর্মের সিঙ্ক্রোনাইজ, ডিমডুলেট, ডিকোড এবং অন্যান্য প্রক্রিয়াকরণ করে।
