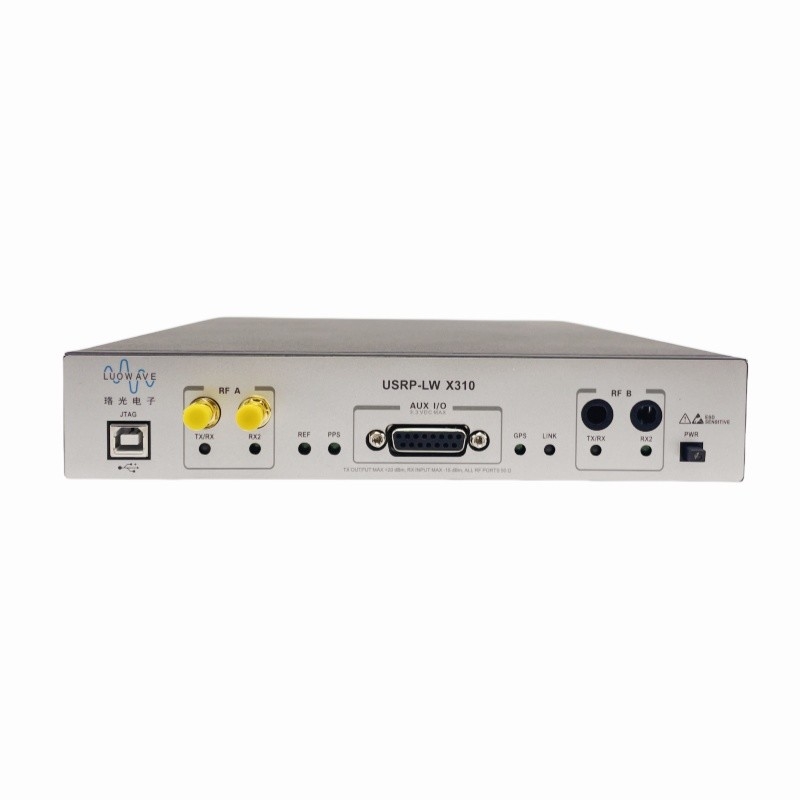

ইউনিভার্সাল সফটওয়্যার-সংজ্ঞায়িত রেডিও প্ল্যাটফর্ম, ইউএসআরপি-এলডব্লিউ ২৯৪০

ইউএসআরপি-এলডব্লিউ ২৯৪০ পরবর্তী প্রজন্মের ওয়্যারলেস যোগাযোগ ব্যবস্থা ডিজাইন এবং স্থাপন করার জন্য একটি উচ্চ-কার্যকারিতা, স্কেলযোগ্য সফ্টওয়্যার-সংজ্ঞায়িত রেডিও (এসডিআর) প্ল্যাটফর্ম।এটিতে একটি USRP-LW X310 এবং দুটি WBX-LW 40MHz RF কন্যা বোর্ড রয়েছে

দ্যইউএসআরপি-এলডব্লিউ ২৯৪০হার্ডওয়্যার আর্কিটেকচারটি 50 মেগাহার্টজ থেকে 2.2 গিগাহার্টজ পর্যন্ত 40M পর্যন্ত ব্যান্ডউইথ সহ দুটি বর্ধিত ব্যান্ডউইথ কন্যা বোর্ড স্লটকে একত্রিত করে। এবং এটিতে একাধিক উচ্চ-গতির ইন্টারফেস রয়েছে (PCIe,গিগাবিট/10 গিগাবিট ইথারনেট পোর্ট), পাশাপাশি একটি সম্পদ সমৃদ্ধ, ব্যবহারকারী প্রোগ্রামযোগ্য Kintex-7 FPGA।ইউএসআরপি-এলডব্লিউ ২৯৪০এটি একটি ওপেন সোর্স ক্রস-প্ল্যাটফর্ম ইউএইচডি ড্রাইভার ব্যবহার করে, এতে অনেকগুলি ডেভেলপমেন্ট ফ্রেমওয়ার্ক, সামঞ্জস্যপূর্ণ রেফারেন্স আর্কিটেকচার এবং ওপেন সোর্স প্রকল্প রয়েছে।

ডিজিটাল প্রসেসিংয়ের মূল অংশ হিসেবেইউএসআরপি-এলডব্লিউ ২৯৪০এক্সসি 7 কে 410 টি এফপিজিএ সমস্ত প্রধান উপাদানগুলির মধ্যে উচ্চ-গতির সংযোগ সরবরাহ করে। এতে আরএফ ফ্রন্ট-এন্ড, হোস্ট ইন্টারফেস এবং ডিডিআর 3 মেমরি অন্তর্ভুক্ত রয়েছে।ডিফল্ট FPGA ডিজিটাল ডাউনকনভার্শন এবং ডিজিটাল আপকনভার্শন নিয়ন্ত্রণের জন্য সমস্ত UHD সরবরাহ করে, সূক্ষ্ম ফ্রিকোয়েন্সি টিউনিং, এবং কিছু অন্যান্য ডিএসপি ফাংশন ব্লক। ব্যবহারকারীরা সম্পদ সমৃদ্ধ Kintex-7 FPGA এর অতিরিক্ত স্থান, প্লাস USRP দ্বারা সমর্থিত RFNoC উন্নয়ন কাঠামোর সুবিধা নিতে পারেন,তাদের নিজস্ব ডিএসপি প্রসেসিং মডিউল তৈরি এবং বাস্তবায়ন.

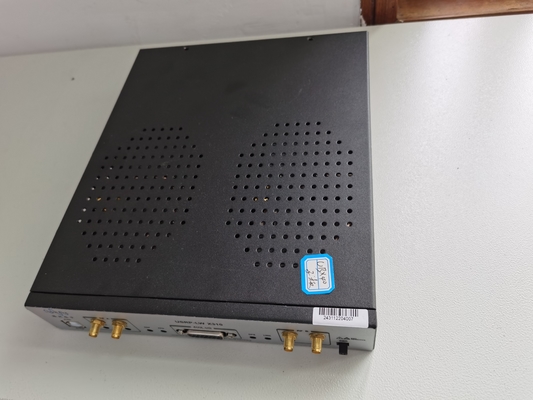

দ্যইউএসআরপি-এলডব্লিউ ২৯৪০সরঞ্জাম কিট অন্তর্ভুক্তঃ একইউএসআরপি-এলডব্লিউ ২৯৪০প্রধান ইউনিট, গিগাবিট ক্যাবল, এসএফপি + গিগাবিট অ্যাডাপ্টার, পাওয়ার অ্যাডাপ্টার, ইউএসবি 2.0 জেটিএজি ক্যাবল, এসএমএ সংযোগকারী আরএফ ক্যাবল 4 রুট।

ইথারনেট পোর্ট সিরিজ এবং এক্স সিরিজের FPGA এর পারফরম্যান্স তুলনা টেবিল

দ্যইউএসআরপি-এলডব্লিউ ২৯৪০ডিভাইসের প্যানেলে, গিগাবাইট ইথারনেট পোর্টটি সংযোগের সবচেয়ে সহজ এবং সর্বাধিক ব্যবহৃত উপায়গুলির মধ্যে একটি।বর্ধিত ব্যান্ডউইথ এবং কম লেটেন্সির অ্যাপ্লিকেশনগুলির জন্য, যেমন PHY/MAC গবেষণা, X310 এই নির্ধারক অপারেশন জন্য একটি দক্ষ বাস ইন্টারফেস PCIe x4 প্রদান করে। যখন অ্যাপ্লিকেশন নেটওয়ার্ক রেকর্ডিং বা মাল্টি-নোড প্রসেসিং ব্যবহার করে,10 গিগাবিট পোর্ট সেরা পছন্দ.

দ্যইউএসআরপি-এলডব্লিউ ২৯৪০এটিতে অনেকগুলি অতিরিক্ত বৈশিষ্ট্য রয়েছে যা কিছু অন্যান্য ওয়্যারলেস অ্যাপ্লিকেশনকে সহায়তা করবে। উদাহরণস্বরূপ, এফপিজিএ ডিজাইনে, মাদারবোর্ডের 1 গিগাবাইট ডিডিআর 3 ডেটা বাফারিং এবং ডেটা স্টোরেজ হিসাবে ব্যবহার করা যেতে পারে।ঐচ্ছিক অভ্যন্তরীণ জিপিএসডিও 50ns এর কম সিঙ্ক্রোনাইজেশন বিলম্বের সাথে জিপিএস সিস্টেমে সিঙ্ক্রোনাইজ করার সময় উচ্চ-নির্ভুলতা ফ্রিকোয়েন্সি রেফারেন্স সরবরাহ করে. ব্যবহারকারীকে GPIO ইন্টারফেসের মাধ্যমে এম্প্লিফায়ার এবং সুইচগুলির মতো বাহ্যিক উপাদানগুলি নিয়ন্ত্রণ করতে, ইভেন্ট ট্রিগারগুলির মতো ইনপুটগুলি সমর্থন করতে এবং ডিবাগ সংকেতগুলি পর্যবেক্ষণ করতে দেয়।ইউএসআরপি-এলডব্লিউ ২৯৪০এছাড়াও একটি অভ্যন্তরীণ JTAG অ্যাডাপ্টার রয়েছে যা ডেভেলপারদের নতুন FPGA চিত্রগুলি সহজেই লোড এবং ডিবাগ করার অনুমতি দেয়।
