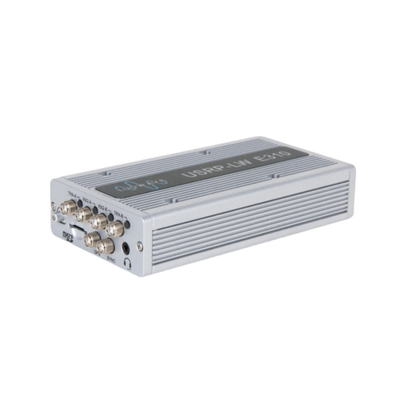

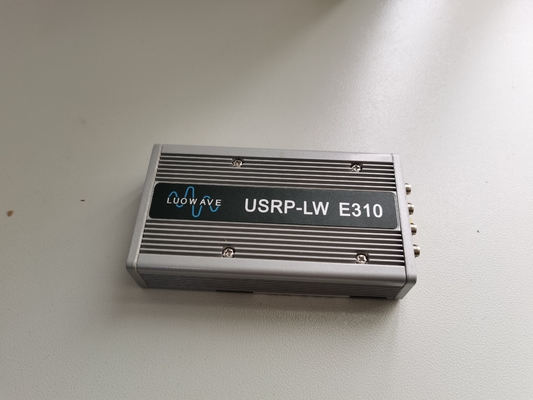

এমবেডেড সিরিজ USRP-LW E310

USRP-LW E310 হল একটি এমবেডেড SDR ডিভাইস।AD9361 RF সেট এনালগ ডিভাইসটি 70 MHz–6 GHz এর ফ্রিকোয়েন্সি পরিসীমা এবং 56 MHz এর একটি ক্ষণস্থায়ী ব্যান্ডউইথ সহ 2x2 MIMO সমর্থন করে।133 x 68 x 26.4 মিমি আকারের এবং 2-6 ওয়াটের কম পাওয়ার খরচ সহ, এটি একটি মোবাইল এবং এমবেডেড এসডিআর ডিভাইস যাতে হালকা ওজন, ছোট শক্তি এবং ছোট আকারের সুবিধা রয়েছে।Xilinx 7 সিরিজের FPGA-এর সাথে ইন্টিগ্রেটেড ডুয়াল-কোর ARM A9 প্রসেসরের সংমিশ্রণে বেসব্যান্ড প্রসেসিং একটি পুনর্নির্মাণযোগ্য Zynq 7020 IC-তে চালানো হয়।লিনাক্স অপারেটিং সিস্টেম ব্যবহার করে।সমস্ত USRP ডিভাইসের মতো, ওপেন সোর্স সফ্টওয়্যার আর্কিটেকচার ক্রস-প্ল্যাটফর্ম সমর্থন এবং USRP হার্ডওয়্যার ড্রাইভার (UHDs) প্রদান করে।UHD বেশিরভাগ অ্যাপ্লিকেশন এবং SDR ফ্রেমওয়ার্ক যেমন GNU রেডিও সমর্থন করে।

প্রধান বৈশিষ্ট্য:

• সর্বাধিক প্রাপ্ত সংকেত ব্যান্ডউইথ হল 56M
• ফ্রিকোয়েন্সি 70 MHz - 6 GHz কভার করে
• 12-বিট ADC/DAC
• ফিল্টার ব্যাঙ্ক পূর্বনির্বাচন করুন
• ডুয়াল-কোর ARM কর্টেক্স A9-866 MHz প্রসেসর, Xilinx Zynq 7020 SoC FPGA
• ARM CPU এর জন্য 1GB DDR3 RAM, FPGA লজিকের জন্য 512 MB DDR3 RAM
• আর্ম প্রসেসর যা 10MS/s নমুনা হার পর্যন্ত সমর্থন করে

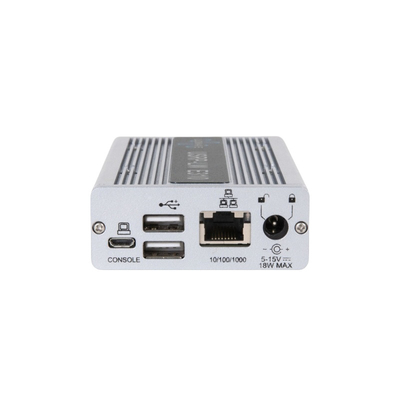

• ইথারনেট এবং ইউএসবি ইন্টারফেস নিয়ন্ত্রণ
• অন্তর্নির্মিত ওপেন সোর্স UHD3.9.2 এবং API ইন্টারফেস
• অন্তর্নির্মিত 9-অক্ষ জড়তা পরিমাপ ইউনিট
• একটি FPGA উন্নয়ন কাঠামো যা RFNoC সমর্থন করে
• স্টেরিও অডিও আউটপুট এবং মনো মাইক্রোফোন ইনপুট
• ইন্টিগ্রেটেড জিপিএস সিস্টেম রিসিভার
• মাত্রা: 133 x 68 x 26.4 মিমি ওজন: 375 গ্রাম
• GNU রেডিওর জন্য সমর্থন

সম্পর্কিত পরামিতি:

কর্মক্ষমতা বর্ণনা:

RF ফ্রন্ট এন্ডে AD9361 ট্রান্সসিভার 56 MHz পর্যন্ত তাত্ক্ষণিক ব্যান্ডউইথ প্রদান করে, 70 MHz–6 GHz এর ফ্রিকোয়েন্সি রেঞ্জ কভার করে এবং 2X2 MIMO সমর্থন করে।সম্প্রচারের সামনের প্রান্তে RF পূর্বনির্বাচন ফিল্টার ব্যাঙ্কগুলি এবং প্রাপ্ত লিঙ্কগুলি ফ্রিকোয়েন্সি নির্বাচনীতা বাড়ায়।

বেসব্যান্ড প্রসেসর Xilinx Zynq 7020 SoC ব্যবহার করে FPGA-অ্যাক্সিলারেটেড কম্পিউটিং প্রদান করতে, একটি ডুয়াল-কোর ARM CPU দ্বারা সমর্থিত স্বাধীন অপারেশনের সাথে মিলিত।USRP-LW E310 পেরিফেরালগুলির একটি সম্পদকে সংহত করে যেমন অবস্থান সচেতনতা এবং সময় সিঙ্ক্রোনাইজেশনের জন্য একটি সমন্বিত GPS রিসিভার এবং বর্ধিত স্টোরেজ এবং অন্যান্য I/O ডিভাইসগুলির জন্য একটি ডুয়াল USB হোস্ট পোর্ট।অফ-দ্য-শেল্ফ ডিভাইসগুলি ব্যবহার করে, ব্যবহারকারীরা দ্রুত প্রোটোটাইপ করতে এবং এমবেডেড অ্যাপ্লিকেশন বিকাশ করতে পারে।

ইউএসআরপি এমবেডেড ফ্যামিলি অ্যাপ্লিকেশনের নির্দিষ্ট চাহিদা মেটাতে ওপেন এম্বেডেড ফ্রেমওয়ার্কের একটি কাস্টমাইজড লিনাক্স ডিস্ট্রিবিউশন ব্যবহার করে।ডিফল্ট অপারেটিং সিস্টেমটি USRP হার্ডওয়্যার ড্রাইভার™ (UHD) সফ্টওয়্যার এবং GNU রেডিওর মতো তৃতীয় পক্ষের উন্নয়ন সরঞ্জামগুলির সাথে পূর্ব-ইন্সটল করা হয়।E310 এছাড়াও RFNoC প্রযুক্তিকে সমর্থন করে, একটি RFNoC FPGA ডেভেলপমেন্ট ফ্রেমওয়ার্ক যা রিয়েল-টাইম গণনা করতে এবং ওয়াইডব্যান্ড সিগন্যাল প্রসেসিংয়ের প্রয়োজনীয়তা পূরণ করতে সক্ষম।

অপারেটিং সিস্টেম এবং উন্নয়ন কাঠামো
