পণ্যের বিবরণ:
|
| লক্ষণীয় করা: | 160MHz এমবেডেড সফ্টওয়্যার সংজ্ঞায়িত রেডিও,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

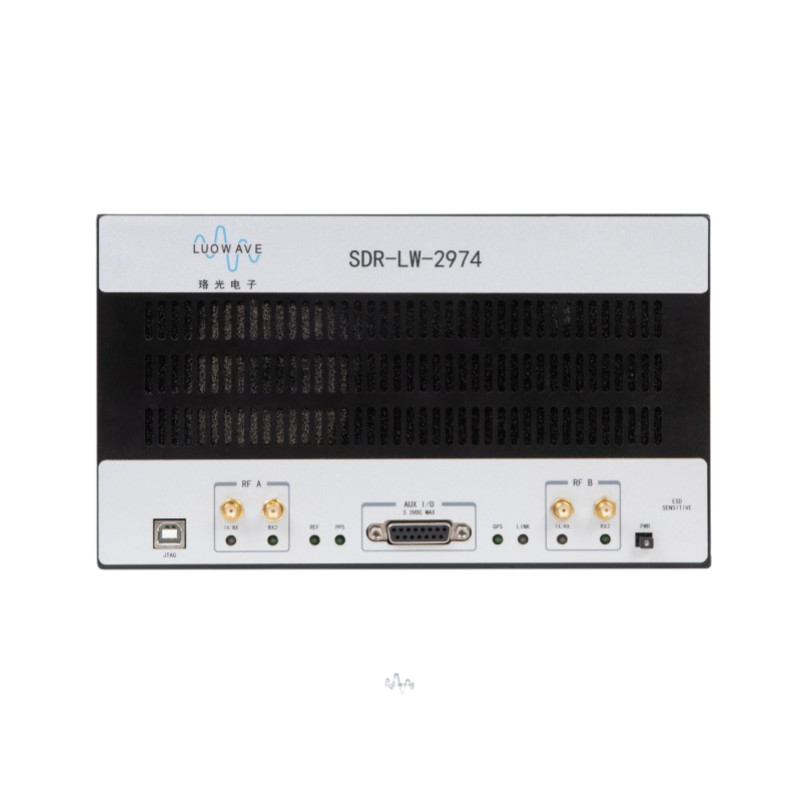

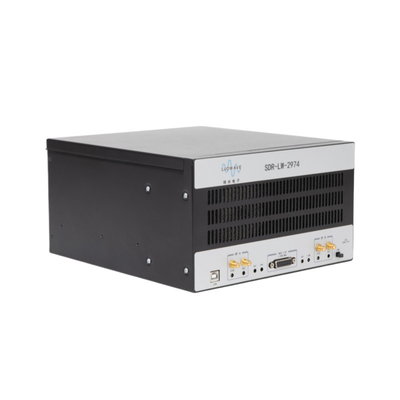

LUOWAVE SDR-LW 2974, Usrp X310 এর অল-ইন-ওয়ান মেশিন
SDR-LW 2974
●10MHz-6GHz
●I7 হাই-স্পিড প্রসেসর
●500GB SSD
●16 জিবি র্যাম
●1G এবং 10G নেটওয়ার্ক কার্ড
●USRP সফ্টওয়্যার সংজ্ঞায়িত সফ্টওয়্যার রেডিও সরঞ্জাম
পণ্য পরিচিতি
SDR-LW 2974 হল একটি উচ্চ-পারফরম্যান্স এমবেডেড SDR স্বতন্ত্র ডিভাইস, যা একটি অনবোর্ড প্রসেসর, FPGA এবং RF ফ্রন্ট-এন্ড নিয়ে গঠিত।পণ্যটিতে একটি অন্তর্নির্মিত Intel i7 প্রসেসর, 500GB SSD, এবং 16GB মেমরি রয়েছে।ফ্রিকোয়েন্সি কভারেজ 10 MHz-6 GHz থেকে, এবং সর্বোচ্চ ব্যান্ডউইথ হল 160 MHz।এটিতে একাধিক ঐচ্ছিক উচ্চ-গতির ইন্টারফেস রয়েছে (PCIe, গিগাবিট ইথারনেট এবং 10 গিগাবিট ইথারনেট), সেইসাথে একটি সম্পদ-সমৃদ্ধ, ব্যবহারকারী-প্রোগ্রামেবল Kintex-7 FPGA।সমস্ত USRP ডিভাইসের মতো, এই ডিভাইসটি একটি ওপেন সোর্স ক্রস-প্ল্যাটফর্ম UHD ড্রাইভার ব্যবহার করে এবং UHD বেশিরভাগ অ্যাপ্লিকেশন এবং SDR ফ্রেমওয়ার্ককে সমর্থন করে, যেমন GNU রেডিও।
এমain বৈশিষ্ট্য

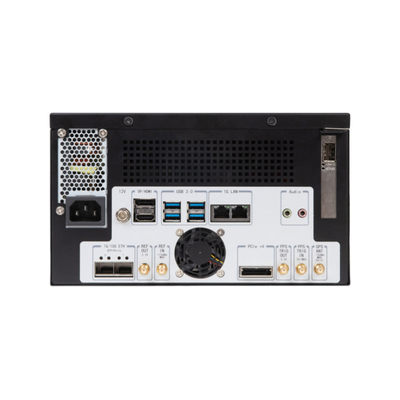

| i7 প্রসেসর, লিনাক্স রিয়েল-টাইম অপারেটিং সিস্টেম দিয়ে সজ্জিত | JTAG ইন্টারফেস |
| PCIe Gen x4 ইন্টারফেস | |
| 500GB SSD, 16GB RAM | চারটি USB 3.0 পোর্ট |
| 10MHz-6GHz ফ্রিকোয়েন্সি কভারেজ | ডুয়াল SPF+ পোর্ট |
| চ্যানেল প্রতি 160M তাত্ক্ষণিক ব্যান্ডউইথ পর্যন্ত | অন্তর্নির্মিত Xilinx Kintex-7 FPGA |
| সমর্থন 2 পাঠান এবং 2 একই সময়ে গ্রহণ | বাহ্যিক ঘড়ির রেফারেন্স এবং পিপিএস সময় রেফারেন্স সমর্থন করে |
| RFNoC FPGA উন্নয়ন কাঠামো | GNU রেডিও সাপোর্ট করুন |
শিল্প পিসি
| প্রসেসর | ইন্টেল I7 9700 |
| মেমরি কার্ড | 16জি |
| এসএফপি | 10Gbps |
| PCIe তারের | PCIe Gen 2 x4 |
| RJ45 | 1 জিবিপিএস |
এফপিজিএ এবং বেসব্যান্ড
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1 জি |
| এডিসি রেজুলেশন | 14 বিট |
| DAC রেজোলিউশন | 16 বিট |
| এডিসি স্যাম্পলিং রেট | 200M/S |
SDR-LW 2974 এর ডিজিটাল প্রসেসিং কোর হিসাবে, Xilinx Kintex-7 410T RF ফ্রন্ট-এন্ড, হোস্ট ইন্টারফেস এবং DDR3 মেমরি সহ সমস্ত প্রধান উপাদানগুলির সরাসরি উচ্চ-গতির সংযোগ প্রদান করে।ডিফল্ট FPGA ডিজিটাল ডাউন-কনভার্সন এবং ডিজিটাল আপ-কনভার্সন, ফাইন ফ্রিকোয়েন্সি টিউনিং এবং অন্যান্য কিছু DSP ফাংশনের জন্য সমস্ত UHD মডিউল প্রদান করে।ব্যবহারকারীরা তাদের নিজস্ব DSP প্রসেসিং মডিউলগুলি বিকাশ ও বাস্তবায়নের জন্য প্রচুর FPGA মুক্ত স্থান এবং USRP দ্বারা সমর্থিত উন্নয়ন কাঠামোর সুবিধা নিতে পারে।
আরএফ সূচক
| ইমিশন | আরগ্রহণ | ||
| চ্যানেলের সংখ্যা | 2 | চ্যানেলের সংখ্যা | 2 |
| কম্পাংক সীমা | 10MHz-6GHz | কম্পাংক সীমা | 10MHz-6GHz |
| ফ্রিকোয়েন্সি ধাপ | 1KHz | ফ্রিকোয়েন্সি ধাপ | 1KHz |
| সর্বোচ্চ আউটপুট শক্তি | 6-20dBm | সর্বোচ্চ আউটপুট শক্তি | -15 ডিবিএম |
| পরিসীমা লাভ করুন | 31.5dB | পরিসীমা লাভ করুন | 0 -37.5 ডিবি |
| ধাপ লাভ | 0.5dB | ধাপ লাভ | 0.5dB |
| সর্বাধিক রিয়েল-টাইম ব্যান্ডউইথ | 160MHz | সর্বাধিক রিয়েল-টাইম ব্যান্ডউইথ | 160MHz |
| গোলমাল চিত্র | 7dB |
পৃধার
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V |
| কারেন্ট | 最大3A |
ইপরিবেশ
| কাজের তাপমাত্রা পরিসীমা | 0-50℃ |
| সর্বোচ্চ উচ্চতা | 2000 মি |
| আর্দ্রতা | 10% -90% (কোন ঘনীভবন নেই) |
| পরিবেশ ব্যবহার করুন | ভিতর বাহির |
SDR-LW2974 পাওয়ার সাপ্লাই সরাসরি 220V সিটি পাওয়ারের সাথে সংযুক্ত।সংযুক্ত পাওয়ার সাপ্লাই আনুষাঙ্গিকগুলির সাথে একসাথে পণ্যটি ব্যবহার করার পরামর্শ দেওয়া হয়।আপনি যদি এটি প্রতিস্থাপন করতে চান, আমাদের কোম্পানির সাথে যোগাযোগ করুন.ট্রান্সমিটার পুরো কাজের ফ্রিকোয়েন্সি পরিসরে 160M পর্যন্ত ব্যান্ডউইথে পৌঁছাতে পারে।
কাঠামোর আকার
| শারীরিক আকার | 23.5*26.5*13.4 (সেমি) |
| ওজন | 3.6 কেজি |
SDR-LW 2974 হল স্বাধীন LTE বা 802.11 ডিভাইস সিমুলেশন, মিডিয়াম এক্সেস কন্ট্রোল (MAC) অ্যালগরিদম ডেভেলপমেন্ট, মাল্টিপল ইনপুট মাল্টিপল আউটপুট (MIMO) সিস্টেম, ভিন্নধর্মী নেটওয়ার্ক, LTE ট্রান্সমিশন, RF সহ একাধিক উন্নত গবেষণা অ্যাপ্লিকেশন তৈরির জন্য একটি আদর্শ প্রোটোটাইপ। কম্প্রেশন স্যাম্পলিং, স্পেকট্রাল রিমোট সেন্সিং, কগনিটিভ রেডিও, বিমফর্মিং এবং ডিরেকশন ফাইন্ডিং।
