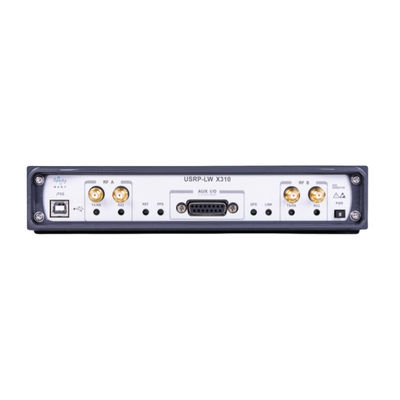

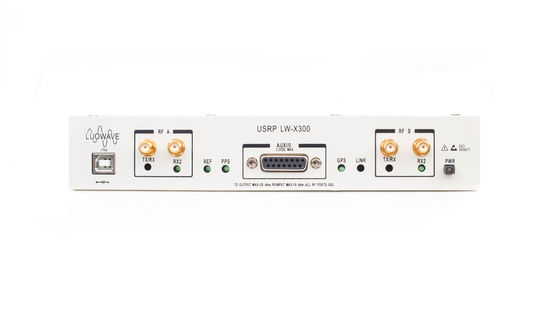

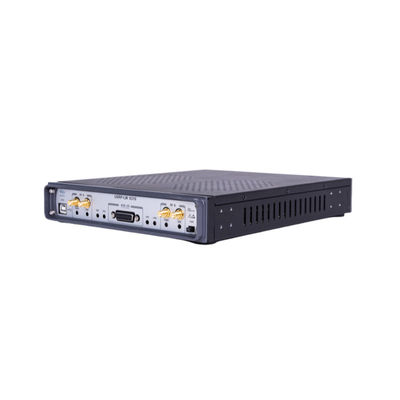

সফ্টওয়্যার সংজ্ঞায়িত রেডিও USRP-LW X310

পন্যের স্বল্প বিবরনী

USRP-LW X310 হল একটি উচ্চ-পারফরম্যান্স, স্কেলযোগ্য সফ্টওয়্যার সংজ্ঞায়িত রেডিও (SDR) প্ল্যাটফর্ম যা পরবর্তী প্রজন্মের ওয়্যারলেস কমিউনিকেশন সিস্টেম ডিজাইন ও স্থাপনের জন্য।হার্ডওয়্যার আর্কিটেকচারে DC - 6 GHz পর্যন্ত 120 MHz পর্যন্ত বেসব্যান্ড ব্যান্ডউইথ, একাধিক হাই-স্পিড ইন্টারফেস অপশন (PCIe, ডুয়াল 10 GigE, ডুয়াল 1 GigE) এবং একটি বড় ইউজার-এক্স-প্রোগ্রামেবল কে-কে কভার করা দুটি বর্ধিত-ব্যান্ডউইথ কন্যাবোর্ড স্লটকে একত্রিত করা হয়েছে। 7 FPGA একটি সুবিধাজনক ডেস্কটপে বা র্যাক-মাউন্টযোগ্য অর্ধ-প্রশস্ত 1U ফর্ম ফ্যাক্টর।সর্বোত্তম-শ্রেণীর হার্ডওয়্যার পারফরম্যান্স প্রদানের পাশাপাশি, X310-এর ওপেন সোর্স সফ্টওয়্যার আর্কিটেকচার ক্রস-প্ল্যাটফর্ম UHD ড্রাইভার সমর্থন প্রদান করে যা এটিকে বিপুল সংখ্যক সমর্থিত ডেভেলপমেন্ট ফ্রেমওয়ার্ক, রেফারেন্স আর্কিটেকচার এবং ওপেন সোর্স প্রকল্পগুলির সাথে সামঞ্জস্যপূর্ণ করে তোলে।

উচ্চ-কর্মক্ষমতা ব্যবহারকারী-প্রোগ্রামেবল FPGA

USRP X310 এর কেন্দ্রস্থলে, XC7K410T FPGA রেডিও ফ্রন্টএন্ড, হোস্ট ইন্টারফেস এবং DDR3 মেমরি সহ ডিভাইসের মধ্যে সমস্ত প্রধান উপাদানগুলির মধ্যে উচ্চ-গতির সংযোগ প্রদান করে।UHD-এর সাথে প্রদত্ত ডিফল্ট FPGA কোর ডিজিটাল ডাউন-কনভার্সন এবং আপ-কনভার্সন, ফাইন-ফ্রিকোয়েন্সি টিউনিং এবং অন্যান্য ডিএসপি ফাংশনের জন্য সমস্ত কার্যকরী ব্লক প্রদান করে যা UHD আর্কিটেকচার ব্যবহার করে অন্যান্য USRP ডিভাইসের সাথে বিনিময়যোগ্য হতে দেয়।বৃহৎ Kintex-7 FPGA ডেভেলপারদের কাস্টম ডিএসপি ব্লক অন্তর্ভুক্ত করার জন্য অতিরিক্ত স্থান প্রদান করে এবং বিপুল সংখ্যক USRP সমর্থিত উন্নয়ন কাঠামো, রেফারেন্স আর্কিটেকচার এবং ওপেন সোর্স প্রকল্পের সাথে সামঞ্জস্যপূর্ণ।

প্রধান বৈশিষ্ট্য

1. USRP-LW X310 এর কেন্দ্রস্থলে, XC7K410T FPGA রেডিও ফ্রন্টএন্ড, হোস্ট ইন্টারফেস এবং DDR3 মেমরি সহ ডিভাইসের মধ্যে সমস্ত প্রধান উপাদানগুলির মধ্যে উচ্চ-গতির সংযোগ প্রদান করে৷

2. UHD এর সাথে প্রদত্ত ডিফল্ট FPGA কোর ডিজিটাল ডাউন-কনভার্সন এবং আপ-কনভার্সন, ফাইন-ফ্রিকোয়েন্সি টিউনিং এবং অন্যান্য DSP ফাংশনের জন্য সমস্ত কার্যকরী ব্লক সরবরাহ করে যা UHD আর্কিটেকচার ব্যবহার করে অন্যান্য USRP ডিভাইসের সাথে বিনিময়যোগ্য হতে দেয়।

3. বড় Kintex-7 FPGA ডেভেলপারদের কাস্টম ডিএসপি ব্লক অন্তর্ভুক্ত করার জন্য অতিরিক্ত স্থান প্রদান করে এবং বিপুল সংখ্যক ইউএসআরপি সমর্থিত উন্নয়ন কাঠামো, রেফারেন্স আর্কিটেকচার এবং ওপেন সোর্স প্রকল্পের সাথে সামঞ্জস্যপূর্ণ।

পণ্য সারাংশ:

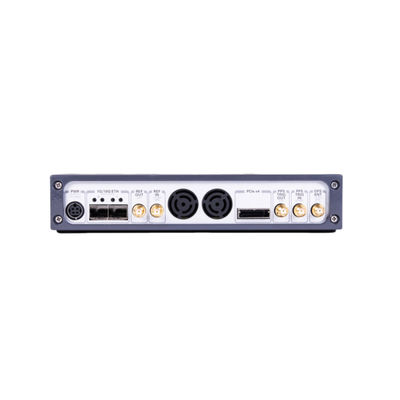

USRP-LW X310 বেছে নেওয়ার জন্য বিভিন্ন উচ্চ গতির ইন্টারফেস অফার করে।বাক্সের প্যানেলে, গিগাবিট ইথারনেট পোর্ট সংযোগ করার সবচেয়ে সহজ উপায়।প্রসারিত ব্যান্ডউইথ এবং কম লেটেন্সি সহ অ্যাপ্লিকেশনগুলির জন্য, যেমন PHY/MAC গবেষণা, LW X310 এই নির্ধারক অপারেশনের জন্য একটি দক্ষ বাস ইন্টারফেস PCIe x4 প্রদান করে।যখন অ্যাপ্লিকেশন নেটওয়ার্ক রেকর্ড বা মাল্টি-নোড প্রসেসিং ব্যবহার করে, তখন 10G পোর্ট হল সেরা পছন্দ।USRP-LW X310-এ অনেকগুলি অতিরিক্ত বৈশিষ্ট্য রয়েছে যা কিছু অন্যান্য ওয়্যারলেস অ্যাপ্লিকেশনের সাথে সাহায্য করবে।উদাহরণস্বরূপ, FPGA ডিজাইনে, মাদারবোর্ডে 1GB DDR3 ডেটা বাফারিং এবং ডেটা স্টোরেজ হিসাবে ব্যবহার করা যেতে পারে।ঐচ্ছিক অভ্যন্তরীণ GPSDO একটি অত্যন্ত নির্ভুল ফ্রিকোয়েন্সি রেফারেন্স প্রদান করে যখন একটি GPS সিস্টেমের সাথে 50ns এর কম সিঙ্ক্রোনাইজেশন বিলম্বের সাথে সিঙ্ক্রোনাইজ করা হয়।ব্যবহারকারীকে GPIO ইন্টারফেসের মাধ্যমে বাহ্যিক উপাদান যেমন এমপ্লিফায়ার এবং সুইচ নিয়ন্ত্রণ করতে দেয়, ইভেন্ট ট্রিগারের মতো ইনপুট সমর্থন করে এবং ডিবাগ সংকেত পর্যবেক্ষণ করে।USRP-LW X310-এ একটি অভ্যন্তরীণ JTAG অ্যাডাপ্টারও রয়েছে যা ডেভেলপারদের সহজেই নতুন FPGA ছবি লোড এবং ডিবাগ করতে দেয়।

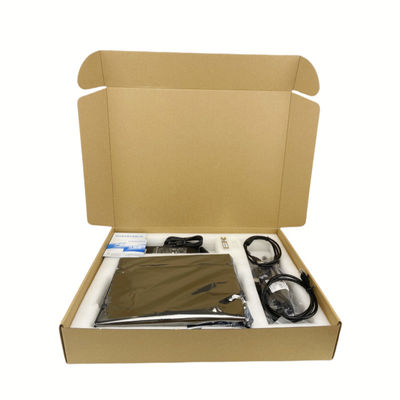

এই সরঞ্জাম অন্তর্ভুক্ত:

1. USRP-LW X310

2. গিগাবিট নেটওয়ার্ক পোর্ট

3. SFP+গিগাবিট অ্যাডাপ্টার

4. পাওয়ার সাপ্লাই

5. USB2.0JTAG ক্যাবল

6. চারটি SMA-বাল্কহেড কেবল

USRP-LW X310 এর পরীক্ষা

X310 এবং 3টি কন্যা বোর্ডের (WBX, SBX, UBX) পরীক্ষার রিপোর্ট কন্যাবোর্ডের বিশদ বিবরণে দেখা যেতে পারে
