পণ্যের বিবরণ:
|
| ডিসি ভোল্টেজ ইনপুট: | 12V | এডিসি রেজুলেশন: | 14 বিট |
|---|---|---|---|
| ব্যান্ডউইথ:: | চ্যানেল প্রতি 160MHz পর্যন্ত | বৈশিষ্ট্য:: | একটি বড় ব্যবহারকারী-প্রোগ্রামেবল Kintex-7 FPGA |
| FPGA: | XC7K410T | DAC:: | 16 বিট |
| লক্ষণীয় করা: | স্কেলযোগ্য DC 12V সফ্টওয়্যার সংজ্ঞায়িত রেডিও,সফ্টওয়্যার সংজ্ঞায়িত রেডিও X310 DC 12V,DC12V উচ্চ কর্মক্ষমতা সফ্টওয়্যার সংজ্ঞায়িত রেডিও |
||

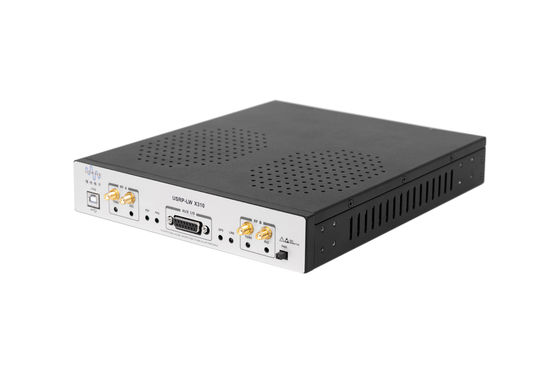

উচ্চ কর্মক্ষমতা, ইউনিভার্সাল সফ্টওয়্যার রেডিও পেরিফেরাল USRP-LW X310
পন্যের স্বল্প বিবরনী
X310 একটি উচ্চ-কর্মক্ষমতা, মাপযোগ্য SDR প্ল্যাটফর্ম।আর্কিটেকচারটি 0 - 6 GHz পর্যন্ত 160 MHz পর্যন্ত বেসব্যান্ড ব্যান্ডউইথ, একাধিক হাই-স্পিড ইন্টারফেস বিকল্প (PCIe, ডুয়াল 10 GigE, ডুয়াল 1 GigE) এবং একটি বড় Kintex-7 FPGA-তে 0 - 6 GHz কভার করা দুটি বর্ধিত-ব্যান্ডউইথ কন্যাবোর্ড স্লটকে একত্রিত করে। সুবিধাজনক ডেস্কটপ বা আলনা-মাউন্টযোগ্য অর্ধ-প্রশস্ত 1U ফর্ম ফ্যাক্টর।
প্রধান বৈশিষ্ট্য
1. USRP-LW X310 এর কেন্দ্রস্থলে, XC7K410T FPGA রেডিও ফ্রন্টএন্ড, হোস্ট ইন্টারফেস এবং DDR3 মেমরি সহ ডিভাইসের মধ্যে সমস্ত প্রধান উপাদানগুলির মধ্যে উচ্চ-গতির সংযোগ প্রদান করে৷
2. UHD এর সাথে প্রদত্ত ডিফল্ট FPGA কোর ডিজিটাল ডাউন-কনভার্সন এবং আপ-কনভার্সন, ফাইন-ফ্রিকোয়েন্সি টিউনিং এবং অন্যান্য DSP ফাংশনের জন্য সমস্ত কার্যকরী ব্লক সরবরাহ করে যা UHD আর্কিটেকচার ব্যবহার করে অন্যান্য USRP ডিভাইসের সাথে বিনিময়যোগ্য হতে দেয়।
3. বড় Kintex-7 FPGA ডেভেলপারদের কাস্টম ডিএসপি ব্লক অন্তর্ভুক্ত করার জন্য অতিরিক্ত স্থান প্রদান করে এবং বিপুল সংখ্যক ইউএসআরপি সমর্থিত উন্নয়ন কাঠামো, রেফারেন্স আর্কিটেকচার এবং ওপেন সোর্স প্রকল্পের সাথে সামঞ্জস্যপূর্ণ।
পরিকল্পিত ডায়াগ্রাম
বিস্তারিত কর্মক্ষমতা:
প্রযুক্তিগত পরামিতি:
| পরামিতি বিভাগ | সংখ্যামান | ইউনিট | পরামিতি বিভাগ | সংখ্যামান | ইউনিট |
| ইনপুট আউটপুট | পেয়ার করা হলে RF পারফরম্যান্স প্যারামিটারসঙ্গেSBX-LW 120 | ||||
| ডিসি ভোল্টেজ ইনপুট | 12 | ভি | একক-সাইডব্যান্ড সংকেত/চিত্র প্রত্যাখ্যান | -৩৫/৫০ | dBc |
| শক্তি খরচ | 45 | ডব্লিউ | ফেজ গোলমাল | ||
| মডিউল পরামিতি রূপান্তর | 3.5GHz | 1.0 | degRMS | ||
| ADC স্যাম্পলিং রেট (সর্বোচ্চ | 200 | MS/s | 1MHz | 1.5 | degRMS |
| এডিসি রেজুলেশন | 14 | বিট | আউটপুট শক্তি | <10 | dBm |
| DAC স্যাম্পলিং রেট | 800 | MS/s | একটি থার্ড-অর্ডার ইন্টারসেপ্ট পয়েন্ট লিখুন | 0 | dB |
| DAC রেজোলিউশন | 16 | বিট | গোলমাল চিত্র | 8 | dB |
| হোস্ট সর্বোচ্চ হার (16b) সহ। | 200 | MS/s | শারীরিক বৈশিষ্ট্য | ||
| স্থানীয় কম্পন নির্ভুলতা | 2.5 | পিপিএম | অপারেটিং তাপমাত্রা | 0-55 | গ |
| GPSDO নির্ভুলতা লক করা হয় না | 20 | পিপিবি | আকার | 290×225×50 | মিমি |
| ওজন (2 শীট SBX-LW 120)। | 1.8 | কেজি | |||
পণ্য সারাংশ:
USRP-LW X310 বেছে নেওয়ার জন্য বিভিন্ন উচ্চ গতির ইন্টারফেস অফার করে।বাক্সের প্যানেলে, গিগাবিট ইথারনেট পোর্ট সংযোগ করার সবচেয়ে সহজ উপায়।প্রসারিত ব্যান্ডউইথ এবং কম লেটেন্সি সহ অ্যাপ্লিকেশনগুলির জন্য, যেমন PHY/MAC গবেষণা, LW X310 এই নির্ধারক অপারেশনের জন্য একটি দক্ষ বাস ইন্টারফেস PCIe x4 প্রদান করে।যখন অ্যাপ্লিকেশন নেটওয়ার্ক রেকর্ড বা মাল্টি-নোড প্রসেসিং ব্যবহার করে, তখন 10G পোর্ট হল সেরা পছন্দ।USRP-LW X310-এ অনেকগুলি অতিরিক্ত বৈশিষ্ট্য রয়েছে যা কিছু অন্যান্য ওয়্যারলেস অ্যাপ্লিকেশনের সাথে সাহায্য করবে।উদাহরণস্বরূপ, FPGA ডিজাইনে, মাদারবোর্ডে 1GB DDR3 ডেটা বাফারিং এবং ডেটা স্টোরেজ হিসাবে ব্যবহার করা যেতে পারে।ঐচ্ছিক অভ্যন্তরীণ GPSDO একটি অত্যন্ত নির্ভুল ফ্রিকোয়েন্সি রেফারেন্স প্রদান করে যখন একটি GPS সিস্টেমের সাথে 50ns এর কম সিঙ্ক্রোনাইজেশন বিলম্বের সাথে সিঙ্ক্রোনাইজ করা হয়।ব্যবহারকারীকে GPIO ইন্টারফেসের মাধ্যমে বাহ্যিক উপাদান যেমন এমপ্লিফায়ার এবং সুইচ নিয়ন্ত্রণ করতে দেয়, ইভেন্ট ট্রিগারের মতো ইনপুট সমর্থন করে এবং ডিবাগ সংকেত পর্যবেক্ষণ করে।USRP-LW X310-এ একটি অভ্যন্তরীণ JTAG অ্যাডাপ্টারও রয়েছে যা ডেভেলপারদের সহজেই নতুন FPGA ছবি লোড এবং ডিবাগ করতে দেয়।
সিস্টেম উন্নয়ন পরিবেশ:
নেটওয়ার্ক সিরিজ এবং এক্স সিরিজ এফপিজিএর মধ্যে পারফরম্যান্স তুলনা:

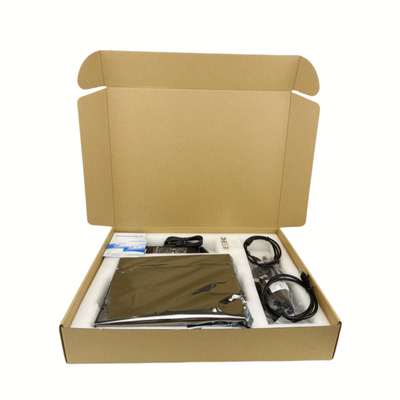

এই সরঞ্জাম অন্তর্ভুক্ত:
1. USRP-LW X310
2. গিগাবিট নেটওয়ার্ক পোর্ট
3. SFP+গিগাবিট অ্যাডাপ্টার
4. পাওয়ার সাপ্লাই
5. USB2.0JTAG ক্যাবল
6. চারটি SMA-বাল্কহেড কেবল
USRP-LW X310 এর পরীক্ষা
X310 এবং 3টি কন্যা বোর্ডের (WBX, SBX, UBX) পরীক্ষার রিপোর্ট কন্যাবোর্ডের বিশদ বিবরণে দেখা যেতে পারে
