পণ্যের বিবরণ:
|
| লক্ষণীয় করা: | SDR USRP DC6V,DC6V SDR USRP,ইথারনেট sdr DC6V |
||
|---|---|---|---|

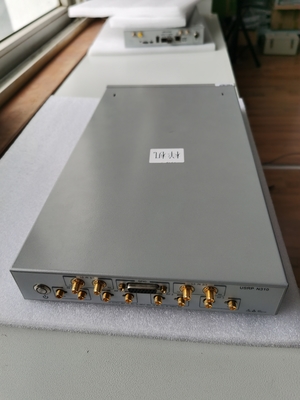

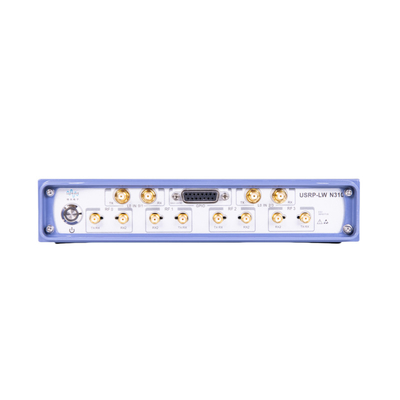

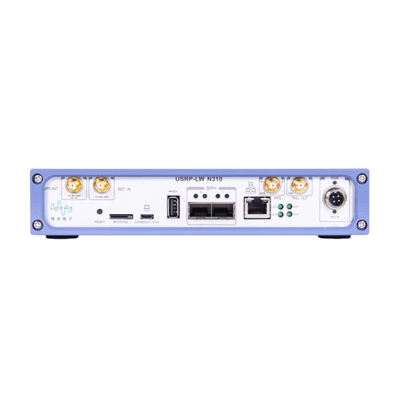

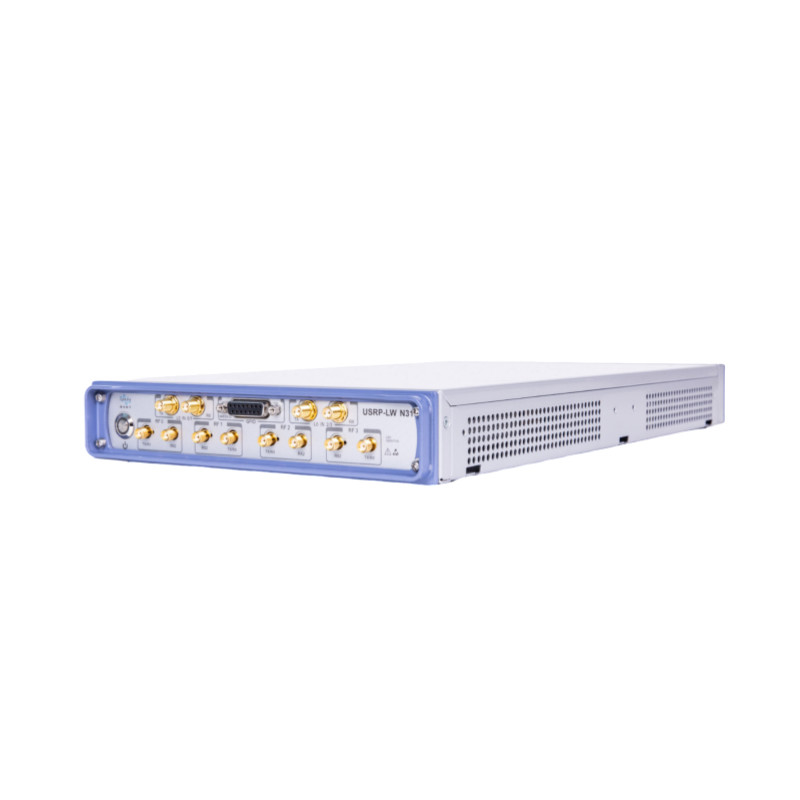

ইথারনেট পোর্ট সিরিজ USRP-LW N310
USRP-LW N310 হল একটি নেটওয়ার্ক সফ্টওয়্যার-সংজ্ঞায়িত রেডিও (SDR) যা বৃহৎ-স্কেল এবং বিতরণ করা ওয়্যারলেস সিস্টেমে স্থাপনার জন্য নির্ভরযোগ্যতা এবং ত্রুটি সহনশীলতা প্রদান করে।
USRP-LW N310 হল আজ SDR বাজারে সর্বোচ্চ চ্যানেল গণনার একটি, RF ফ্রন্ট এন্ডে একটি ডুয়াল AD9371 RFIC ট্রান্সসিভার যা অর্ধ-প্রস্থ RU প্যাকেজে চারটি ট্রান্সসিভার চ্যানেল প্রদান করে।প্রতিটি চ্যানেল 100 MHz পর্যন্ত তাৎক্ষণিক ব্যান্ডউইথ প্রদান করে এবং 10 MHz থেকে 6 GHz এর বর্ধিত ফ্রিকোয়েন্সি পরিসীমা কভার করে।বেসব্যান্ড প্রসেসর Xilinx Zynq-7100 SoC ব্যবহার করে রিয়েল-টাইম এবং কম লেটেন্সি প্রক্রিয়াকরণের জন্য বৃহৎ ব্যবহারকারী-প্রোগ্রামেবল FPGA, সেইসাথে স্বতন্ত্র ক্রিয়াকলাপের জন্য ডুয়াল-কোর ARM CPU প্রদান করতে।ডুয়াল SPF+ পোর্টের মাধ্যমে 1 GbE, 10 GbE এবং অরোরা ইন্টারফেস সমর্থন করে, যা হোস্ট পিসি বা FPGA কপ্রসেসরের জন্য উচ্চ-থ্রুপুট আইকিউ স্ট্রিমগুলিতে প্রয়োগ করা যেতে পারে।নমনীয় সিঙ্ক্রোনাইজেশন আর্কিটেকচার ক্লক রেফারেন্স, পিপিএস টাইম রেফারেন্স, বাহ্যিক LO ইনপুট এবং GPSDO সমর্থন করে, উচ্চ চ্যানেল গণনা MIMO সিস্টেমকে সক্ষম করে।USRP-LW N310 রেডিও নেটওয়ার্কগুলির নিয়ন্ত্রণ এবং পরিচালনাকে সহজ করে তোলে দূর থেকে কাজগুলি সম্পাদন করার ক্ষমতা প্রবর্তন করে, যেমন ডিবাগিং, সফ্টওয়্যার আপডেট করা, রিবুটিং, ফ্যাক্টরি রিসেট, স্ব-পরীক্ষা, হোস্ট পিসি/এআরএম ডিবাগিং এবং সিস্টেমের স্বাস্থ্য পর্যবেক্ষণ।
USRP-LW N310 ডিভাইস কিট অন্তর্ভুক্ত: একUSRP-LW N310 প্রধান দল, RJ45 ইথারনেট তারের, SFP+ প্রতি RJ45 অ্যাডাপ্টার, মাইক্রো-ইউএসবি কেবল, মাইক্রোএসডি কার্ড, পাওয়ার সাপ্লাই।
প্রধান বৈশিষ্ট্য:
| • নির্ভরযোগ্য এবং দোষ-সহনশীল স্থাপনা |
• AD9371 কনফিগারযোগ্য ঘড়ি রেফারেন্স ফ্রিকোয়েন্সি: 122.88MHz, 125MHz, 153.6 MHz |
| • দূরবর্তী ব্যবস্থাপনা ক্ষমতা | |
| • ফ্রিকোয়েন্সি কভারেজ 10MHz থেকে 6GHz পর্যন্ত | • 16 বিট ADC, 14 বিট DAC |
| • প্রতি চ্যানেলে 100M পর্যন্ত তাত্ক্ষণিক ব্যান্ডউইথ | • ডুয়াল SPF+ পোর্ট (গিগাবিট ইথারনেট, 10 গিগাবিট ইথারনেট, অরোরা)। |
| • সমর্থন 4 একই সময়ে 4টি রসিদ পাঠান | • ডুয়াল-কোর ARM Cortex-A9 CPU 800 MHz |
| • ট্রান্সসিভার ফিল্টার ব্যাঙ্ক | • অন্তর্নির্মিত Xilinx Zynq-7100 SoC FPGA |
| • বাহ্যিক RX LO, TX LO ইনপুট সমর্থন করে | • বহিরাগত ঘড়ি রেফারেন্স এবং PPS সময় রেফারেন্স সমর্থন করে |
| • RFNoC FPGA উন্নয়ন কাঠামো | • স্বতন্ত্র (এমবেডেড) বা হোস্ট-ভিত্তিক (নেটওয়ার্ক) ক্রিয়াকলাপ সমর্থন করে |
| • 1 একটি USB হোস্ট পোর্ট টাইপ করুন৷ | • UHD3.11.0 বা পরবর্তী সমর্থন |
| • অন্তর্নির্মিত কাস্টম লিনাক্স | • 1 মাইক্রো-ইউএসবি পোর্ট (সিরিয়াল কনসোল, JTAG) |
| • GNU রেডিওর জন্য সমর্থন |
বেসব্যান্ড প্রসেসর:
USRP-LW N310 বেসব্যান্ড প্রসেসর Xilinx-এর zynq-7100 SOC ব্যবহার করে, যা রিয়েল-টাইম ডিমান্ডিং এবং লো-লেটেন্সি প্রক্রিয়াকরণের পাশাপাশি ডুয়াল-কোর ARM CPU স্ট্যান্ড-অলোন অপারেশনের জন্য প্রোগ্রামেবল FPGA-এর একটি সমৃদ্ধ সেট প্রদান করে।ব্যবহারকারীরা প্রাক-ইনস্টল করা লিনাক্স এমবেডেড অপারেটিং সিস্টেমে অ্যাপ্লিকেশন স্থাপন করতে পারে, বা গিগাবিট ইথারনেট হোস্ট, 10 গিগাবিট ইথারনেটের মতো উচ্চ-গতির ইন্টারফেস ব্যবহার করতে পারে।
সিঙ্ক্রোনাস:
USRP-LW N310-এর একটি নমনীয় রেফারেন্স ক্লক ডিজাইন আর্কিটেকচার রয়েছে যা বাহ্যিক PPS, ঘড়ির রেফারেন্স টাইম রেফারেন্স, বাহ্যিক LO ইনপুট এবং gpsdo সমর্থন করে, যা সিস্টেমের উচ্চ চ্যানেল গণনা MIMO বাস্তবায়নের সুবিধা দেয়।
USRP-LW N310 প্রযুক্তিগত তথ্য:
| পরামিতি বিভাগ | সংখ্যামান | ইউনিট | পরামিতি বিভাগ | সংখ্যামান | ইউনিট |
| অভ্যর্থনা | শুরু করা | ||||
| চ্যানেলের সংখ্যা | 4 | - | চ্যানেলের সংখ্যা | 4 | - |
| স্বাধীন টিউনিং | 2 | - | স্বাধীন টিউনিং | 2 | - |
| L0 ভাগ করা জোড়া | 2 | - | L0 ভাগ করা জোড়া | 2 | - |
| পরিসীমা লাভ করুন | -40 ~ 30 | dB |
লাভের পরিসীমা 10MHz থেকে 300MHz 300MHz~6GHz |
-30 ~ 25 -30 ~ 20 |
dB dB |
| ধাপে ধাপে লাভ | 1 | dB | |||
| সর্বোচ্চ ইনপুট শক্তি | -15 | dBm | ধাপে ধাপে লাভ | 1 | dB |
| ফিল্টার ব্যাংক |
10 ~ 430 430 ~ 600 600 ~ 1050 1050 ~ 1600 1600 ~ 2100 2100 ~ 2700 2700 ~ 6000 |
MHz | ফিল্টার ব্যাংক |
10 ~ 300 300 ~ 723.17 723.17 ~ 1623.17 1623.17 ~ 3323.17 3323.17 ~ 6000 |
MHz |
| একটি বাহ্যিক স্থানীয় অসিলেটর ফ্রিকোয়েন্সি পরিসীমা ইনপুট হতে পারে | 0.6 ~ 8 | GHz | একটি বাহ্যিক স্থানীয় অসিলেটর ফ্রিকোয়েন্সি পরিসীমা ইনপুট হতে পারে | 0.6 ~ 8 | GHz |
| TX/RX স্যুইচিং সময় | 140 | μs | TX/RX স্যুইচিং সময় | 140 | μs |
| রূপান্তর এবং ঘড়ি কর্মক্ষমতা | ক্ষমতা | ||||
| নমুনা হার | 122.88,125,153.6 | MS/s | ডিসি ভোল্টেজ ইনপুট | 12,7 | ভি, এ |
| এডিসি রেজুলেশন | 16 | বিট | শক্তি খরচ | 50-80 | ডব্লিউ |
| DAC রেজোলিউশন | 14 | বিট | শারীরিক বৈশিষ্ট্য | ||
|
ন্যূনতম ফ্রিকোয়েন্সি ধাপ 122.88MS/s 125MS/s 153.6MS/s |
7.32 7.45 ৯.১৫ |
Hz Hz Hz |
আকার | 425×220×45 | মিমি |
| GPSDO ফ্রিকোয়েন্সি স্থিতিশীলতা লক করা নেই | 0.1 | পিপিএম | ওজন | 3.8 | কেজি |
| UTC নির্ভুলতার সাথে সম্পর্কিত GPSDO PPS | <8 | এনএস | অপারেটিং পরিবেশের প্রয়োজনীয়তা | ||
| GPSDO লেটেন্সি স্থায়িত্ব |
<+/-50 3 25 |
ঘন্টার °সে |
অপারেশন স্থিতিশীল পরিসীমা | 0 ~ 50 | °সে |
| স্টোরেজ তাপমাত্রা পরিসীমা | -40 ~ 70 | °সে | |||
