পণ্যের বিবরণ:
|
লক্ষণীয় করা: | আরএফ ডটার কার্ড ওয়াইম্যাক্স ইউএসআরপি,আরএফ ডটার কার্ড ওয়াইম্যাক্স,ওয়াইফাই আরএফ ডটার কার্ড ওয়াইম্যাক্স |
---|

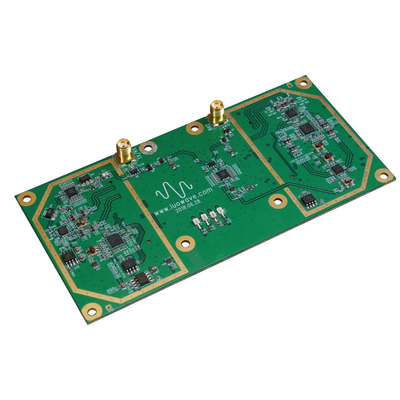

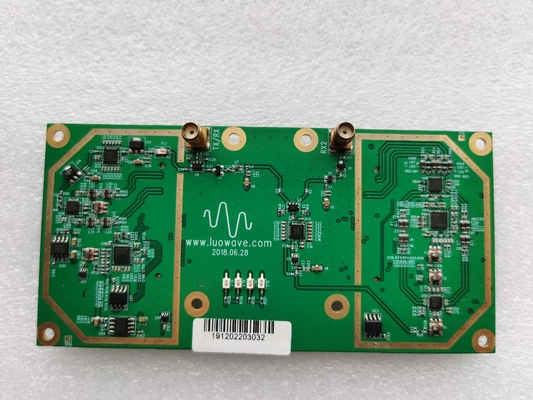

USRP ডটারবোর্ড SBX-LW 40MHZ
SBX হল একটি প্রশস্ত ব্যান্ডউইথ ট্রান্সসিভার যা 100 মেগাওয়াট পর্যন্ত আউটপুট পাওয়ার এবং 5 dB এর একটি সাধারণ নয়েজ ফিগার প্রদান করে।চেইন গ্রহণ এবং প্রেরণের জন্য স্থানীয় অসিলেটরগুলি স্বাধীনভাবে কাজ করে, যা ডুয়াল-ব্যান্ড অপারেশনের অনুমতি দেয়।SBX MIMO সক্ষম, এবং 40 MHz ব্যান্ডউইথ প্রদান করে।SBX 400 MHz-4400 MHz পরিসরে বিভিন্ন ব্যান্ডে অ্যাক্সেসের প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য আদর্শ।ওয়াইফাই, ওয়াইম্যাক্স, এস-ব্যান্ড ট্রান্সসিভার এবং 2.4 গিগাহার্টজ আইএসএম ব্যান্ড ট্রান্সসিভারের উদাহরণ প্রয়োগের ক্ষেত্রে।
প্রধান বৈশিষ্ট্য:
1. ফ্রিকোয়েন্সি কভারেজ: 400-4400 MHz Rx/Tx 2. সর্বাধিক সিগন্যাল ব্যান্ডউইথের মধ্যে রয়েছে: 40 MHz, 120 MHz 3. এটি 100 mW আউটপুট পাওয়ার এবং 5dB নয়েজ ফিগার প্রদান করে।স্থানীয় অসিলেটর চ্যানেলগুলি গ্রহণ এবং প্রেরণের জন্য ব্যবহার করা যেতে পারে এবং ডুয়াল-ব্যান্ড অপারেশনের জন্যও ব্যবহার করা যেতে পারে।4. MIMO-সক্ষম, 400 থেকে 4400 MHz ফ্রিকোয়েন্সি রেঞ্জে একাধিক ফ্রিকোয়েন্সি ব্যান্ডে কাজ করতে হবে এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ 5. সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে WIFI, WIMAX, S-ব্যান্ড ট্রান্সসিভার এবং 2.4GHz ISM ব্যান্ড ট্রান্সসিভার
প্রায়োগিক বিবরণ:
SBX-LW-40 হল একটি উচ্চ-ব্যান্ডউইথ ট্রান্সসিভার যা 5 dB এর নয়েজ ফিগার সহ 100mW পর্যন্ত পাওয়ার আউটপুট প্রদান করে৷স্থানীয় অসিলেটরের রিসিভ এবং ট্রান্সমিট চেইনগুলি স্বাধীনভাবে কাজ করে, ডুয়াল-ব্যান্ড অপারেশনের অনুমতি দেয়।SBX-LW MIMO কার্যকারিতা প্রদান করে।যারা 400 MHz থেকে 4400 MHz পর্যন্ত বিস্তৃত অ্যাপ্লিকেশন অ্যাক্সেস করতে চান তাদের জন্য SBX-LW হল আদর্শ SDR ডিভাইস।অ্যাপ্লিকেশনের মধ্যে রয়েছে ওয়াইফাই, ওয়াইম্যাক্স, এস-ব্যান্ড ট্রান্সসিভার এবং 2.4 গিগাহার্টজ আইএসএম ব্যান্ড ট্রান্সসিভার।
সামঞ্জস্যপূর্ণ পণ্য:
SBX-LW 40M পরীক্ষা করুন
পরীক্ষার পরিবেশের বিবরণ: R&S কোম্পানির সরঞ্জাম পরীক্ষার জন্য ব্যবহৃত হয়, মডেলটি ZVL।পরীক্ষার সরঞ্জামগুলি হল USRP-LW X310 এবং SBX-LW 40M৷দুটি ডিভাইস সরাসরি রেডিও ফ্রিকোয়েন্সি কেবল দ্বারা সংযুক্ত।পরীক্ষার পরিবেশ চিত্র:
ওপেন-লুপ ট্রান্সমিটার পরীক্ষার সংযোগ চিত্র:
ক্লোজড-লুপ স্বতঃস্ফূর্ত রিসিভিং টেস্ট কানেকশন ডায়াগ্রাম:
GNURADIO COMPANION এর উপর ভিত্তি করে ওপেন-লুপ এবং ক্লোজড-লুপ টেস্ট ডেটা: GNURADIO COMPANION টেস্ট ব্লক ডায়াগ্রাম:
1. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 2.4 GHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10 kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 2.4 GHz, সর্বোচ্চ আউটপুট গ্রাফিক্স:
কেন্দ্রীয় ফ্রিকোয়েন্সি 2GHz, ক্লোজড লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম ডোমেন গ্রাফিক্স
2. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 3GHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 3GHz, সর্বোচ্চ আউটপুট গ্রাফিক্স:
কেন্দ্রীয় ফ্রিকোয়েন্সি 3GHz, ক্লোজড-লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স
3. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 4 GHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10 kHz, GAIN 9 dB
2. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 3GHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 4.4 GHz, সর্বোচ্চ আউটপুট গ্রাফিক্স:
ফেজ শব্দ পরিমাপ: কেন্দ্রীয় ফ্রিকোয়েন্সি 1 GHz:
আপনার কোন প্রশ্ন থাকলে আমাদের একটি বার্তা পাঠাতে নির্দ্বিধায় অনুগ্রহ করে.আমরা আপনাকে সর্বোত্তম পরিষেবা প্রদানের জন্য আমাদের সর্বোত্তম প্রচেষ্টা নিবেদিত করব।
3. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 4 GHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10 kHz, GAIN 9 dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 4 GHz, সর্বোচ্চ আউটপুট গ্রাফিক্স:
কেন্দ্রীয় ফ্রিকোয়েন্সি 4.4 GHz, সর্বোচ্চ আউটপুট গ্রাফিক্স:
