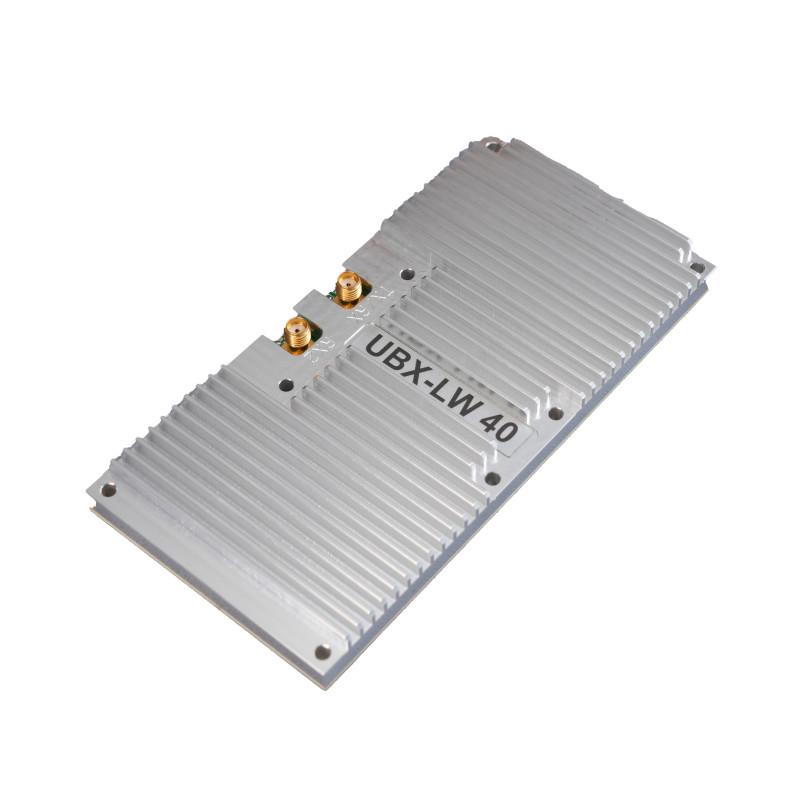

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন

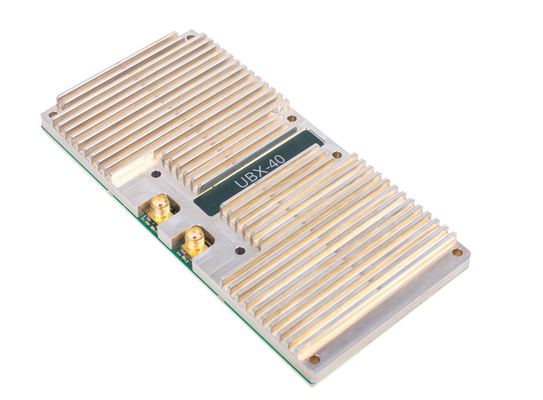

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন
UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন

বড় ইমেজ :  UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Luowave
মডেল নম্বার: UBX-LW 40MHZ
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 টুকরা
মূল্য: USD
প্যাকেজিং বিবরণ: কাগজের বাক্স \ কাগজের শক্ত কাগজ
ডেলিভারি সময়: স্পট পণ্য বা 30 দিন
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 1 টুকরা

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন

বিবরণ
লক্ষণীয় করা:

40MHZ RF ডটার কার্ড MIMO

,

RF ডটার কার্ড UBX

,

RF ডটার কার্ড MIMO

USRP ডটারবোর্ড UBX-LW 40MHZ

UBX 40 কন্যাবোর্ড হল একটি ফুল-ডুপ্লেক্স ওয়াইডব্যান্ড ট্রান্সসিভার যা 40 MHz তাত্ক্ষণিক ব্যান্ডউইথ সহ 10 MHz থেকে 6 GHz পর্যন্ত ফ্রিকোয়েন্সি কভার করে।ইউএসআরপি এক্স সিরিজ মাদারবোর্ডে একাধিক UBX কন্যাবোর্ড জুড়ে সুসঙ্গত এবং ফেজ-সারিবদ্ধ অপারেশন ব্যবহারকারীদের MIMO এবং দিকনির্দেশনা খোঁজার অ্যাপ্লিকেশনগুলি অন্বেষণ করতে সক্ষম করে।UBX 40 কন্যাবোর্ড অন্যান্য USRP কন্যা বোর্ডের সাথে বিনিময়যোগ্যভাবে কাজ করে এবং USRP X সিরিজ এবং N সিরিজ ডিভাইসগুলির সাথে সামঞ্জস্যপূর্ণ।



প্রধান বৈশিষ্ট্য:

1. ফ্রিকোয়েন্সি কভারেজ: 10 MHz - 6 GHz

2. ব্যান্ডউইথ অন্তর্ভুক্ত: 40 MHz

3. স্বাধীনভাবে ফুল-ডুপ্লেক্স TX এবং RX ফ্রিকোয়েন্সি পরিচালনা করা

4. সমর্থন ফেজ সিঙ্ক্রোনাইজেশন বা ক্রমাঙ্কন

ফাংশন বর্ণনা:

UBX-LW হল একটি ফুল-ডুপ্লেক্স ট্রান্সসিভার যা মাল্টি-চ্যানেল MIMO এবং দিকনির্দেশ খোঁজার অ্যাপ্লিকেশনগুলিতে সুসংগত ফেজ অ্যালাইনমেন্টের জন্য বেশিরভাগ ফ্রিকোয়েন্সি সেগমেন্টগুলিকে কভার করে উচ্চ-পারফরম্যান্স RF প্রদান করে।ব্যান্ডউইথের টিউনিং পরিসর UBX-LW কে একটি আদর্শ অ্যাপ্লিকেশন করে তোলে যা সবকটি সাধারণ ফ্রিকোয়েন্সি ব্যান্ডকে কভার করে, উচ্চ ফ্রিকোয়েন্সি, খুব উচ্চ ফ্রিকোয়েন্সি, সেলুলার, রাডার, এবং WIFI জুড়ে, এবং আগ্রহের পুরো ব্যান্ড পর্যবেক্ষণের জন্য ব্যবহার করা যেতে পারে।UBX-LW আপনার বিদ্যমান অ্যাপ্লিকেশনগুলিতে বিরামহীন একীকরণের জন্য বিদ্যমান USRP-LW কন্যা বোর্ডগুলির সাথে বিকল্পভাবে কাজ করে।

UBX-LW 160M এর পরীক্ষা

পরীক্ষার পরিবেশের বিবরণ: R&S কোম্পানির সরঞ্জাম পরীক্ষার জন্য ব্যবহৃত হয়, মডেলটি ZVL।পরীক্ষার সরঞ্জাম হল USRP-LW X310 এবং UBX-LW 160M।দুটি ডিভাইস সরাসরি রেডিও ফ্রিকোয়েন্সি কেবল দ্বারা সংযুক্ত।পরীক্ষার পরিবেশ চিত্র:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 0

ওপেন-লুপ ট্রান্সমিটার পরীক্ষার সংযোগ চিত্র:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 1

ক্লোজড-লুপ স্বতঃস্ফূর্ত রিসিভিং টেস্ট কানেকশন ডায়াগ্রাম:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 2

GNU রেডিও কম্প্যানিয়নের উপর ভিত্তি করে ওপেন-লুপ এবং ক্লোজড-লুপ টেস্ট ডেটা: 1. ক্যারিয়ার সাপ্রেশন এবং ইমেজ রিজেক্ট টেস্ট: সেন্ট্রাল ফ্রিকোয়েন্সি 10MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 3

কেন্দ্রীয় ফ্রিকোয়েন্সি 10MHz, সর্বাধিক লাভে গ্রাফিক্স আউটপুট:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 4

2. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 100MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 5

কেন্দ্রীয় ফ্রিকোয়েন্সি 100MHz, সর্বাধিক লাভে গ্রাফিক্স আউটপুট:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 6

কেন্দ্রীয় ফ্রিকোয়েন্সি 100MHz, ক্লোজড লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম ডোমেন গ্রাফিক্স

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 7UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 8

3. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 400 MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10 kHz, GAIN 9dB

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 9

কেন্দ্রীয় ফ্রিকোয়েন্সি 400 MHz, সর্বাধিক লাভে গ্রাফিক্স আউটপুট:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 10

কেন্দ্রীয় ফ্রিকোয়েন্সি 400 MHz, ক্লোজড-লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 11UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 12

4. ক্যারিয়ার সাপ্রেশন এবং মিরর সাপ্রেশন টেস্ট: সেন্ট্রাল ফ্রিকোয়েন্সি 800MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 13

কেন্দ্রীয় ফ্রিকোয়েন্সি 800MHz, সর্বাধিক লাভে গ্রাফিক্স আউটপুট:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 14

কেন্দ্রীয় ফ্রিকোয়েন্সি 800MHz, ক্লোজড-লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 15UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 16

5. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 2.4 GHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10 kHz, GAIN 9dB

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 17

কেন্দ্রীয় ফ্রিকোয়েন্সি 2.4 GHz, সর্বাধিক লাভে গ্রাফিক্স আউটপুট:

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 18

কেন্দ্রীয় ফ্রিকোয়েন্সি 2.4 GHz, ক্লোজড-লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 19UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 20

6. ফেজ শব্দ পরিমাপ: কেন্দ্রীয় ফ্রিকোয়েন্সি 1 GHz

UBX 40MHZ RF ডটার কার্ড USRP ডটারবোর্ড MIMO এক্সপ্লোর করুন 21
