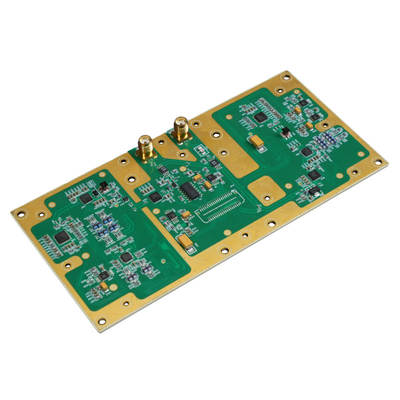

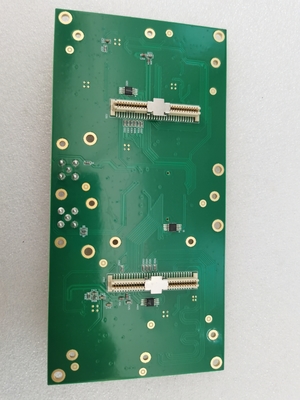

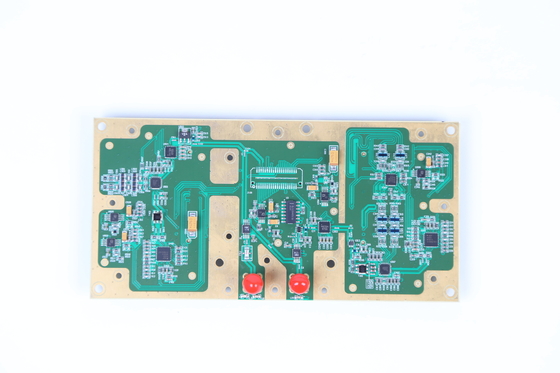

LUOWAVE RF Rx/Tx ডটারবোর্ড WBX-LW(40MHZ,120MHZ)
প্রধান বৈশিষ্ট্য:
1. ফ্রিকোয়েন্সি কভারেজ: 50 MHz - 2.2 GHz
2. সর্বাধিক ব্যান্ডউইথ অন্তর্ভুক্ত: 40 MHz, 120 MHz
3. WBX RF কন্যা বোর্ডে একটি ফুল-ডুপ্লেক্স ওয়াইডব্যান্ড ট্রান্সসিভার রয়েছে যা 120 মেগাহার্টজ পর্যন্ত তাত্ক্ষণিক ব্যান্ডউইথ সমর্থন করে
4. বিস্তৃত অ্যাপ্লিকেশন পরিবেশন করা: জননিরাপত্তা, যোগাযোগ, অপেশাদার রেডিও এবং আইএসএম
5. স্থানীয় অসিলেটরের রিসিভ এবং ট্রান্সমিট চেইনগুলি স্বাধীনভাবে কাজ করে, ফ্রিকোয়েন্সি ডুপ্লেক্স অপারেশনের অনুমতি দেয়
6. স্থানীয় অসিলেটরের রেফারেন্স হল ইউএসআরপি থেকে মাস্টার ক্লক, যা একাধিক সুসংগত ক্রিয়াকলাপের অনুমতি দেয়
7. USRP-LW X300 / x310 ডিভাইসের জন্য উপযুক্ত
প্রায়োগিক বিবরণ:
WBX-LW-40 একটি উচ্চ-ব্যান্ডউইথ ট্রান্সসিভার প্রদান করে যা 5 dB এর নয়েজ ফিগার সহ 100mW পর্যন্ত পাওয়ার আউটপুট সরবরাহ করে।স্থানীয় অসিলেটরের রিসিভ এবং ট্রান্সমিট চেইনগুলি স্বাধীনভাবে কাজ করে এবং MIMO-এর জন্য সিঙ্ক্রোনাইজ করা যেতে পারে।এটি এমন অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ SDR ডিভাইস যা 50MHz-2200 MHz পরিসরে ফ্রিকোয়েন্সি অ্যাক্সেস করতে চায়৷অ্যাপ্লিকেশনের মধ্যে রয়েছে ওয়াইফাই, ওয়াইম্যাক্স, এস-ব্যান্ড ট্রান্সসিভার এবং 2.4 গিগাহার্টজ আইএসএম ব্যান্ড ট্রান্সসিভার।অ্যাপ্লিকেশনের মধ্যে রয়েছে স্থল মোবাইল যোগাযোগ, সামুদ্রিক এবং মহাকাশ রেডিও;মোবাইল বেস স্টেশন, পিসি এবং জিএসএম মাল্টি-ব্যান্ড রেডিও;সুসংগত মাল্টি-বেস রাডার;বেতার সেন্সর নেটওয়ার্ক;সম্প্রচার টেলিভিশন;এবং জননিরাপত্তা ব্যবস্থাপনা।USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300 এর জন্য প্রযোজ্য।
সামঞ্জস্যপূর্ণ পণ্য:
WBX-LW 40M এর পরীক্ষা
পরীক্ষার পরিবেশের বিবরণ: R&S কোম্পানির সরঞ্জাম পরীক্ষার জন্য ব্যবহৃত হয়, মডেলটি ZVL।পরীক্ষার সরঞ্জাম হল USRP-LW X310 এবং WBX-LW 40M।দুটি ডিভাইস সরাসরি রেডিও ফ্রিকোয়েন্সি কেবল দ্বারা সংযুক্ত।পরীক্ষার পরিবেশ চিত্র:
ওপেন-লুপ ট্রান্সমিটার পরীক্ষার সংযোগ চিত্র:
ক্লোজড-লুপ স্বতঃস্ফূর্ত রিসিভিং টেস্ট কানেকশন ডায়াগ্রাম:
GNU রেডিও কম্প্যানিয়নের উপর ভিত্তি করে ওপেন-লুপ এবং ক্লোজড-লুপ টেস্ট ডেটা: GNU রেডিও কম্প্যানিয়ন টেস্ট ব্লক ডায়াগ্রাম:
1. ক্যারিয়ার দমন এবং চিত্র প্রত্যাখ্যান পরীক্ষা: কেন্দ্রীয় ফ্রিকোয়েন্সি 70MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 70MHz, সর্বোচ্চ লাভ আউটপুট গ্রাফিক্স:
কেন্দ্রীয় ফ্রিকোয়েন্সি 70MHz, ক্লোজড-লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স
2. GNU রেডিও কম্প্যানিয়নের উপর ভিত্তি করে ওপেন-লুপ এবং ক্লোজড-লুপ টেস্ট ডেটা: ক্যারিয়ার সাপ্রেশন এবং ইমেজ রিজেক্ট টেস্ট: সেন্ট্রাল ফ্রিকোয়েন্সি 100MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 100MHz, সর্বাধিক লাভে গ্রাফিক্স আউটপুট:
কেন্দ্রীয় ফ্রিকোয়েন্সি 100MHz, ক্লোজড লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম ডোমেন গ্রাফিক্স
3. GNU রেডিও কম্প্যানিয়নের উপর ভিত্তি করে ওপেন-লুপ এবং ক্লোজড-লুপ টেস্ট ডেটা: ক্যারিয়ার সাপ্রেশন এবং ইমেজ রিজেক্ট টেস্ট: সেন্ট্রাল ফ্রিকোয়েন্সি 400 MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10 kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 400 MHz, সর্বাধিক লাভে গ্রাফিক্স আউটপুট:
কেন্দ্রীয় ফ্রিকোয়েন্সি 400 MHz, ক্লোজড-লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স
4. GNU রেডিও কম্প্যানিয়নের উপর ভিত্তি করে ওপেন-লুপ এবং ক্লোজড-লুপ টেস্ট ডেটা: ক্যারিয়ার সাপ্রেশন এবং ইমেজ রিজেক্ট টেস্ট: সেন্ট্রাল ফ্রিকোয়েন্সি 800MHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 800MHz, সর্বোচ্চ লাভে আউটপুট গ্রাফিক্স:
কেন্দ্রীয় ফ্রিকোয়েন্সি 800MHz, ক্লোজড-লুপ ট্রান্সসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স
5. GNU রেডিও কম্প্যানিয়নের উপর ভিত্তি করে ওপেন-লুপ এবং ক্লোজড-লুপ টেস্ট ডেটা: ক্যারিয়ার সাপ্রেশন এবং ইমেজ রিজেক্ট টেস্ট: সেন্ট্রাল ফ্রিকোয়েন্সি 1 GHz, বেসব্যান্ড সিগন্যাল ফ্রিকোয়েন্সি 10 kHz, GAIN 9dB
কেন্দ্রীয় ফ্রিকোয়েন্সি 1 GHz, আউটপুট গ্রাফিক্স সর্বোচ্চ লাভে:
কেন্দ্রীয় ফ্রিকোয়েন্সি 1GHz, ক্লোজড-লুপ ট্রান্সসিভার-রিসিভার টেস্ট স্পেকট্রাম এবং টাইম-ডোমেন গ্রাফিক্স
6. ফেজ শব্দ পরিমাপ: কেন্দ্রীয় ফ্রিকোয়েন্সি 1 GHz:
