পণ্যের বিবরণ:
|
| চ্যানেলের সংখ্যা: | 2 | কম্পাংক সীমা:: | 3MHz-6GHz |
|---|---|---|---|
| ব্যান্ডউইথ:: | চ্যানেল প্রতি 200MHz | বৈশিষ্ট্য:: | ডুয়াল-কোর ARM Cortex-A9 800 MHz CPU |
| FPGA:: | Xilinx Zynq-7100 SoC | DAC:: | 14-বিট |
| লক্ষণীয় করা: | 200MHz ettus usrp SDR,ettus usrp SDR 200MHz,ettus usrp SDR রিয়েল টাইম 200MHz |
||

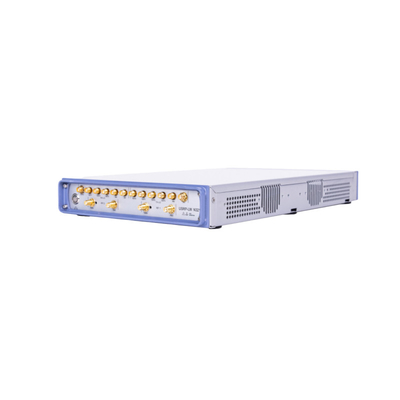

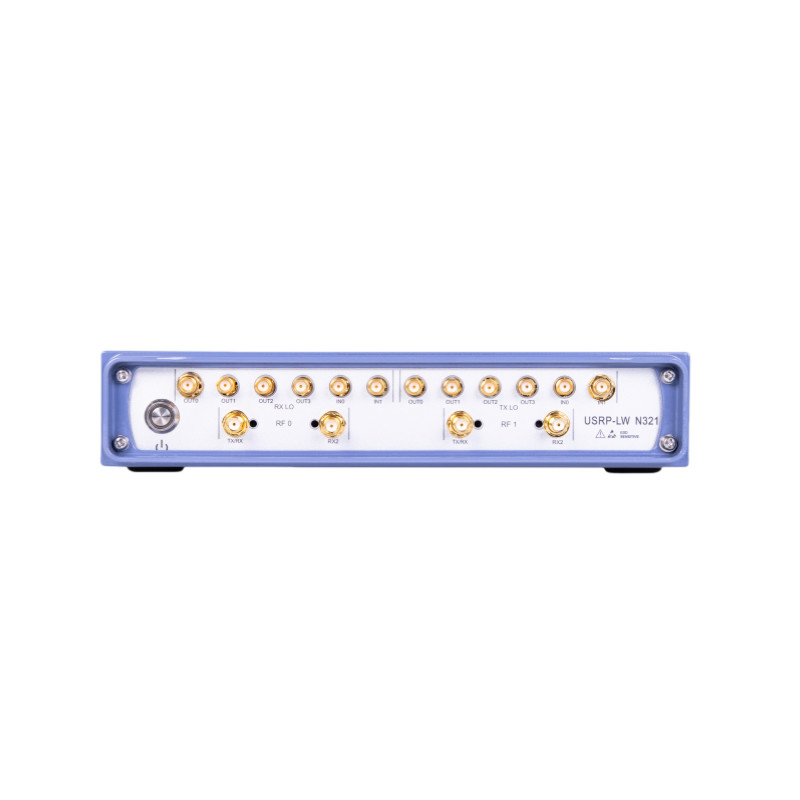

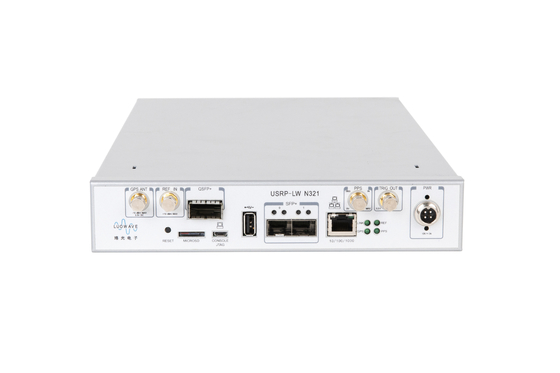

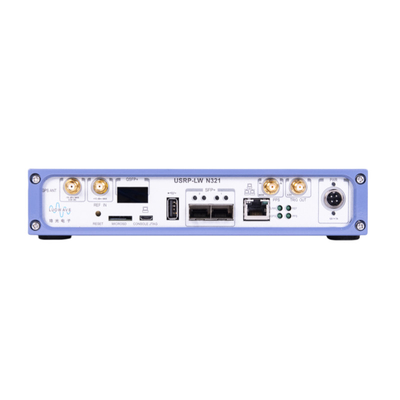

ইউনিভার্সাল সফটওয়্যার রেডিও পেরিফেরাল USRP-LW N321
পন্যের স্বল্প বিবরনী
USRP-LW N321 হল একটি নেটওয়ার্ক SDR যা বৃহৎ-স্কেল এবং বিতরণ করা ওয়্যারলেস সিস্টেমে স্থাপনার জন্য নির্ভরযোগ্যতা এবং ত্রুটি সহনশীলতা প্রদান করে।এটি একটি উচ্চ-পারফরম্যান্স SDR যা অর্ধ-প্রস্থ RU আকারে 2 RX এবং 2 TX চ্যানেল সরবরাহ করে।প্রতিটি চ্যানেল 200 MHz পর্যন্ত তাত্ক্ষণিক ব্যান্ডউইথ প্রদান করতে পারে এবং 3 MHz থেকে 6 GHz পর্যন্ত বর্ধিত ফ্রিকোয়েন্সি রেঞ্জ কভার করতে পারে।বেসব্যান্ড প্রসেসর Xilinx Zynq-7100 SoC ব্যবহার করে একটি বড় ব্যবহারকারী-প্রোগ্রামেবল FPGA প্রদান করতে।এটিতে দুটি SPF+ পোর্ট এবং একটি QSFP+ পোর্ট রয়েছে, এটি 1 GbE, 10 GbE এবং অরোরা ইন্টারফেস সমর্থন করে এবং হোস্ট পিসি বা FPGA কোপ্রসেসরে উচ্চ-থ্রুপুট আইকিউ স্ট্রিম করতে পারে।নমনীয় সিঙ্ক্রোনাইজেশন আর্কিটেকচার 10 MHz ঘড়ির রেফারেন্স, PPS টাইম রেফারেন্স, বাহ্যিক TX এবং RX LO ইনপুট এবং GPSDO সমর্থন করে, যা ফেজ সুসংগত MIMO পরীক্ষা প্ল্যাটফর্ম উপলব্ধি করতে পারে।
প্রধান বৈশিষ্ট্য
1.নির্ভরযোগ্য এবং ত্রুটি-সহনশীল স্থাপনা 2.দূরবর্তী ব্যবস্থাপনা ক্ষমতা 3.স্ট্যান্ড-এলোন (এমবেডেড) বা হোস্ট-ভিত্তিক (নেটওয়ার্ক স্ট্রিম) অপারেশন 4. সম্পূর্ণরূপে একত্রিত এবং একত্রিত (USRP N321 বিনিময়যোগ্য কন্যা কার্ড সমর্থন করে না) 5.3 MHz থেকে 6 GHz বর্ধিত ফ্রিকোয়েন্সি রেঞ্জ 6. প্রতি চ্যানেলে 200 MHz তাত্ক্ষণিক ব্যান্ডউইথ 7.2RX,2TX 8.RX,TX ফিল্টার ব্যাঙ্ক 9.14-বিট ADC, 16-বিট DAC 10.মাস্টার ক্লক রেট:200,245.76250101010101010101010100000 SoC 12. ডুয়াল-কোর ARM Cortex-A9 800 MHz CPU 13.1 QSFP+ পোর্ট 14.2 SFP+ পোর্ট (1 গিগাবিট ইথারনেট, 10 গিগাবিট ইথারনেট, অরোরা) 15.RJ45(1 GbE) 16.Clock Reference R7PX টাইম। LO, TX LO ইনপুট এবং আউটপুট পোর্ট 19. অন্তর্নির্মিত GPSDO 20.1 টাইপ একটি USB হোস্ট পোর্ট 21.1 মাইক্রো-ইউএসবি পোর্ট (সিরিয়াল কনসোল, JTAG) 22.Watchdog টাইমার 23.OpenEmbedded Linux 24.USRP হার্ডওয়্যার ড্রাইভার (UHD3.015. বা উচ্চতর) এবং ওপেন সোর্স সফ্টওয়্যার API সংস্করণ 25.RFNoC™ FPGA ডেভেলপমেন্ট ফ্রেমওয়ার্ক
প্রযুক্তিগত সূচক:
| পরামিতি বিভাগ | সংখ্যামান | ইউনিট | পরামিতি বিভাগ | সংখ্যামান | ইউনিট |
| অভ্যর্থনা | শুরু করা | ||||
| চ্যানেলের সংখ্যা | 2 | - | চ্যানেলের সংখ্যা | 2 | - |
| পরিসীমা লাভ করুন | -16 ~ 34 | dB | পরিসীমা লাভ করুন | -30 ~ 25 | dB |
| ধাপে ধাপে লাভ | 1 | dB | ধাপে ধাপে লাভ | 1 | dB |
| সর্বোচ্চ ইনপুট শক্তি | -15 | dBm | সর্বোচ্চ ইনপুট শক্তি | -15 | dBm |
| ফিল্টার ব্যাংক |
450 ~ 760 760 ~ 1100 1100 ~ 1410 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
MHz | ফিল্টার ব্যাঙ্ক |
450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000 |
MHz |
| একটি বাহ্যিক স্থানীয় অসিলেটর ফ্রিকোয়েন্সি পরিসীমা ইনপুট হতে পারে | 0.45 ~ 6 | GHz | একটি বাহ্যিক স্থানীয় অসিলেটর ফ্রিকোয়েন্সি পরিসীমা ইনপুট হতে পারে | 0.45 ~ 6 | GHz |
| টিউনিং সময় | 245 | আমাদের | টিউনিং সময় | 245 | আমাদের |
|
TX/RX স্যুইচিং সময় |
750 | আমাদের | TX/RX স্যুইচিং সময় | 750 | আমাদের |
| রূপান্তর এবং ঘড়ি কর্মক্ষমতা | ক্ষমতা | ||||
| নমুনা হার | 200,245.76,250 | MS/s | ডিসি ভোল্টেজ ইনপুট | 12,7 | ভি, এ |
| এডিসি রেজুলেশন | 14 | বিট | শক্তি খরচ | 60 ~ 80 | ডব্লিউ |
| DAC রেজোলিউশন | 16 | বিট | শারীরিক বৈশিষ্ট্য | ||
| আকার | 380×220×45 | মিমি | |||
| GPSDO ফ্রিকোয়েন্সি স্থিতিশীলতা লক করা নেই | 0.1 | পিপিএম | ওজন | 3.4 | কেজি |
| UTC নির্ভুলতার সাথে সম্পর্কিত GPSDO PPS | <8 | এনএস | অপারেটিং পরিবেশের প্রয়োজনীয়তা | ||
| GPSDO লেটেন্সি স্থায়িত্ব |
<+/-50 3 25 |
আমাদের ঘন্টার °সে |
অপারেশন স্থিতিশীল পরিসীমা | 0 ~ 50 | °সে |
| স্টোরেজ তাপমাত্রা পরিসীমা | -40 ~ 70 | °সে | |||
